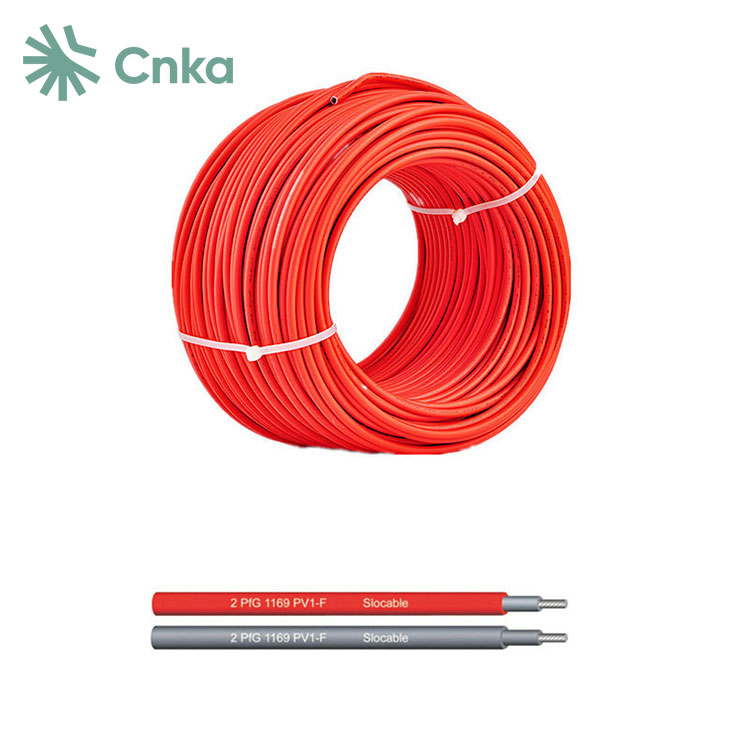

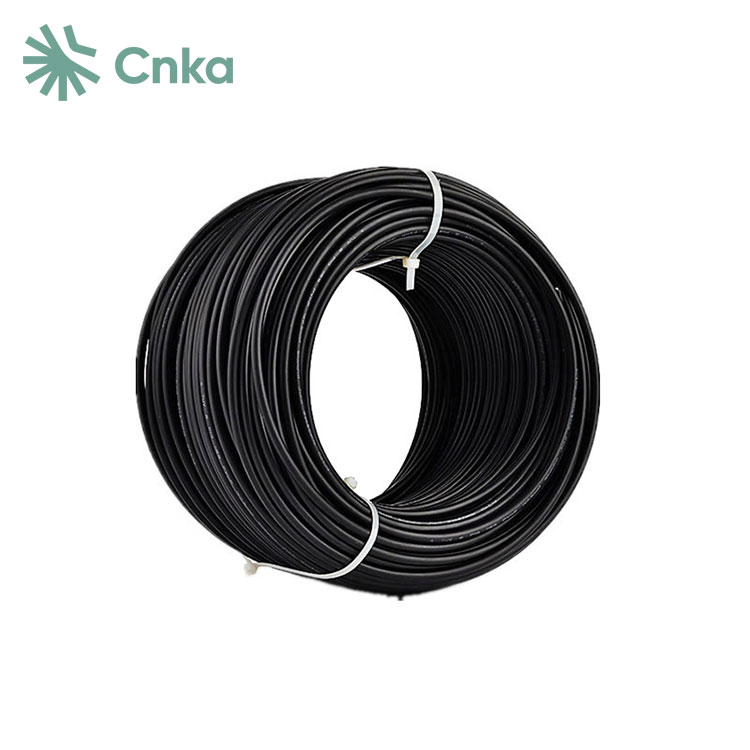

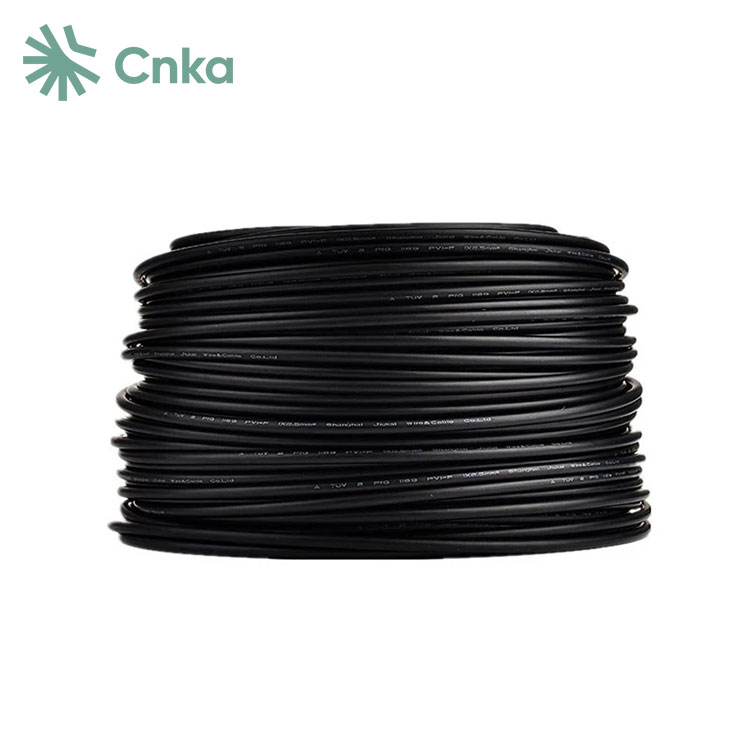

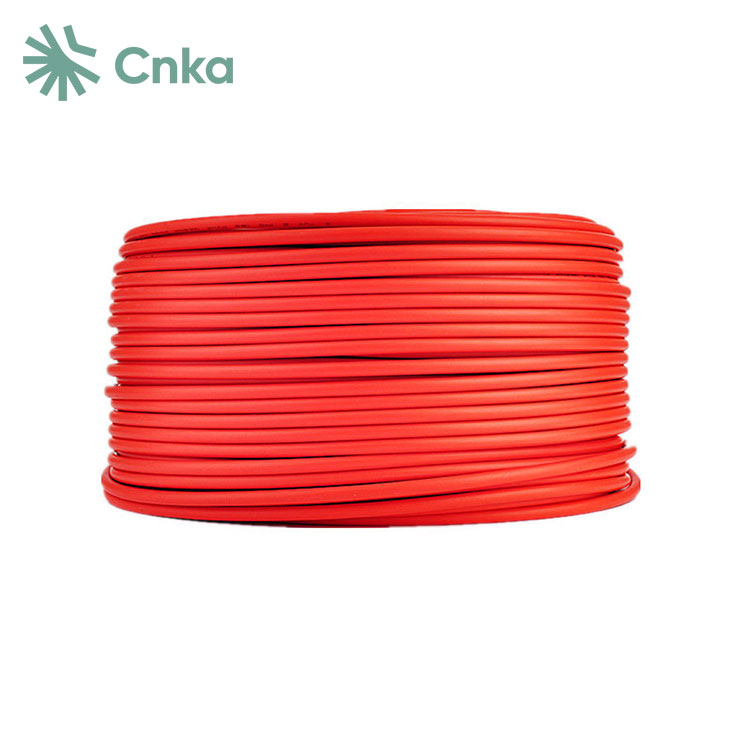

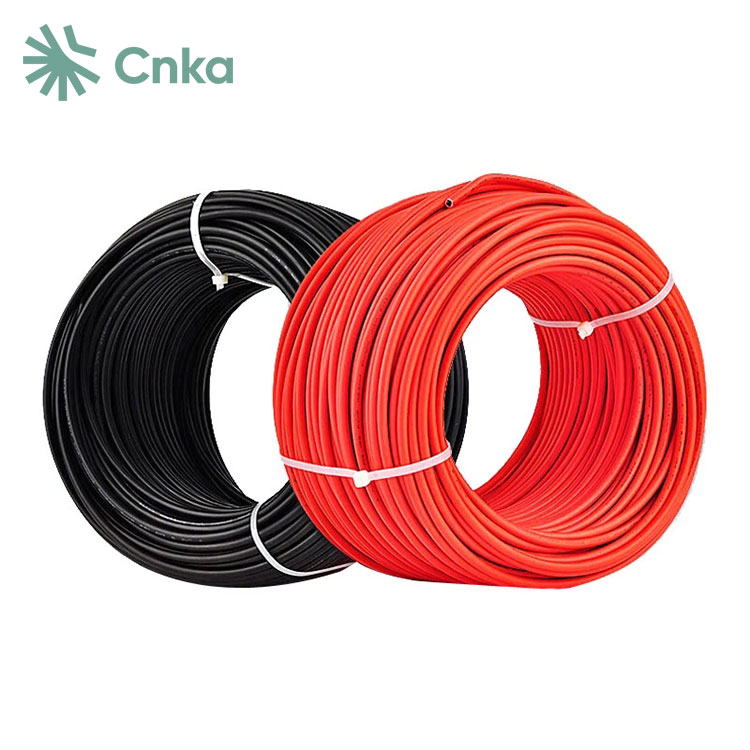

சீனா உற்பத்தியாளர்கள் CNKA இன் மலிவு மற்றும் நீடித்த 10 AWG சோலார் கேபிள் ஒளிமின்னழுத்த தொகுதிகளை இணைப்பான் பெட்டிகளுடன் இணைக்க வடிவமைக்கப்பட்டுள்ளது. இது ஒரு எளிய அமைப்பைக் கொண்டுள்ளது மற்றும் பாலியோல்ஃபின் இன்சுலேஷன் பொருளைப் பயன்படுத்துகிறது, சிறந்த வெப்ப எதிர்ப்பு, குளிர் எதிர்ப்பு, எண்ணெய் எதிர்ப்பு மற்றும் UV எதிர்ப்பு ஆகியவற்றை வழங்குகிறது. இந்த கேபிள் கடுமையான சுற்றுச்சூழல் நிலைமைகளுக்கு ஏற்றது மற்றும் ஒரு குறிப்பிட்ட அளவிலான இயந்திர வலிமையை வழங்குகிறது. ஃபோட்டோவோல்டாயிக் மாட்யூல் அடைப்புக்குறிகள் சேனல்களாகவும், கேபிள் அமைப்பிற்கான ஃபிக்சிங் பாயிண்ட்களாகவும் செயல்படுவதன் மூலம், சுற்றுச்சூழலின் காரணிகளின் தாக்கத்தைக் குறைக்கும் வகையில், வழித்தடங்களைப் பயன்படுத்திப் பாதுகாக்கலாம்.
|
வகை |
குறுக்கு |
இழை |
நடத்துனர் |
நடத்துனர் |
வெளி |
மதிப்பிடப்பட்டது |
மதிப்பிடப்பட்டது |
|
மிமீ² |
எண்.xφ(மிமீ) |
மிமீ |
Ω/கி.மீ |
மிமீ |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
கம்பி |
வகுப்பு 5, தகரம் |
|
காப்பு பொருள் |
XLPE |
|
இரட்டை காப்பிடப்பட்டது |
|
|
ஆலசன் இல்லாதது |
|
|
எண்ணெய்கள், கிரீஸ்கள், ஆக்ஸிஜனுக்கு எதிராக அதிக எதிர்ப்பு |
|
|
மற்றும் ஓசோன் |
|
|
நுண்ணுயிர்-எதிர்ப்பு |
|
|
புற ஊதா எதிர்ப்பு |
|
|
உயர் உடைகள் மற்றும் சிராய்ப்பு எதிர்ப்பு |
|
|
படி ஃப்ளேம் டெஸ்ட் |
DIN EN 50265-2-1 UL1571(VW-1) |
|
சிறிய அனுமதிக்கக்கூடிய வளைக்கும் ஆரம் |
5XD |
|
வெப்பநிலை வரம்பு |
-40℃~+90℃ |
|
நிறங்கள் |
கருப்பு/சிவப்பு |
1 கேபிளின் அதிகபட்ச மின்னழுத்தம் -40°C முதல் +90°C வரையிலான சுற்றுப்புற வெப்பநிலை வரம்பிற்கு ஏற்றது.
2 IEC/EN 60216-1 தரநிலையின்படி, வயரின் அதிகபட்ச வெப்பநிலை 20,000 மணிநேரத்திற்கு 120°C ஆகும்.
3 கேபிளின் ஷார்ட் சர்க்யூட் வெப்பநிலை 5 வினாடிகளுக்கு 200°C ஆக இருக்கும்.
4 வெப்ப நிலைத்தன்மை சோதனை மூலம் சரிபார்க்கப்பட்ட EN 60216-2 தரநிலையை (வெப்பநிலை குறியீடு +120°C) கேபிள் சந்திக்கிறது.
5 அதிக வெப்பநிலை அழுத்தப் பரிசோதனையைத் தொடர்ந்து EN 60811-3-1 தரநிலையுடன் கேபிள் இணங்குகிறது.
6 கேபிள் ஈரப்பதம் மற்றும் வெப்பத்தைத் தாங்கக்கூடியது, EN 60068-2-78 தரநிலையைப் பூர்த்தி செய்கிறது, மேலும் 85% ஈரப்பதத்தைத் தாங்கும்.
1 இயந்திர வெளிப்புற சக்திகள், அதிக வெப்பம், அரிப்பு மற்றும் பிற ஆபத்துகளிலிருந்து கேபிள் பாதுகாக்கப்படுவதை உறுதிசெய்யவும்.
2 பாதுகாப்புத் தேவைகளைப் பூர்த்தி செய்யும் போது கூடுமானவரை கேபிள் நீளத்தைக் குறைக்கவும்.
3 கேபிள் நிறுவல் மற்றும் பராமரிப்பு வசதிக்காக வடிவமைக்கப்பட வேண்டும்.
4 அகழாய்வுக்கு திட்டமிடப்பட்ட பகுதிகளில் கேபிள்களை இடுவதைத் தவிர்க்கவும்.
5 நிறுவல் முறை மற்றும் பாதையின் எந்த திருப்புமுனையிலும் அனுமதிக்கக்கூடிய வளைக்கும் ஆரம் தேவைகளை கேபிள் பூர்த்திசெய்கிறதா என்பதை உறுதிசெய்யவும்.
