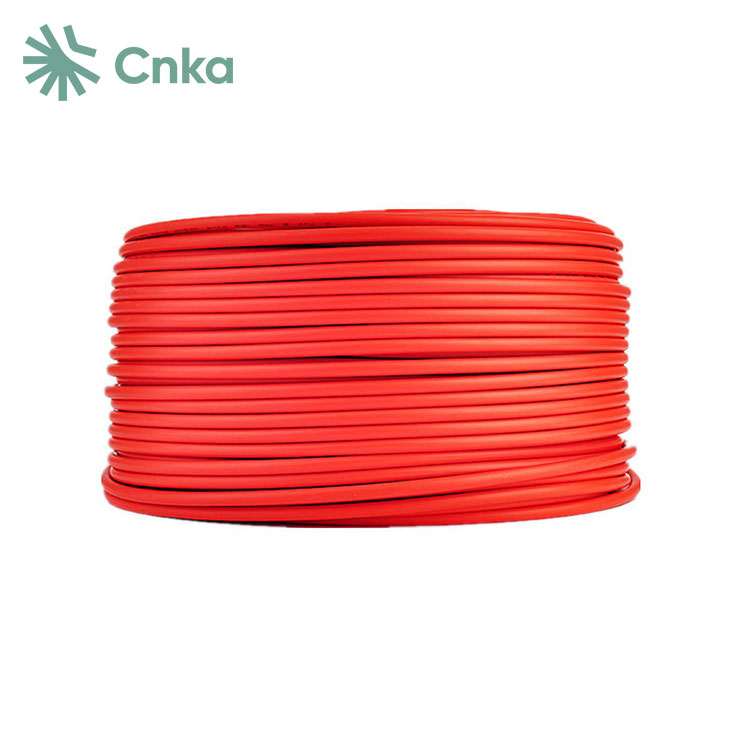

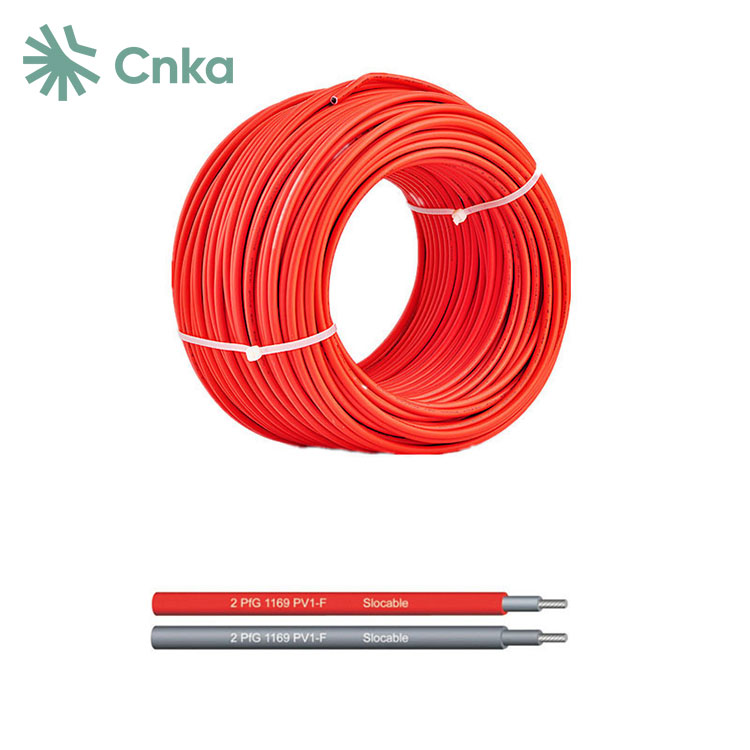

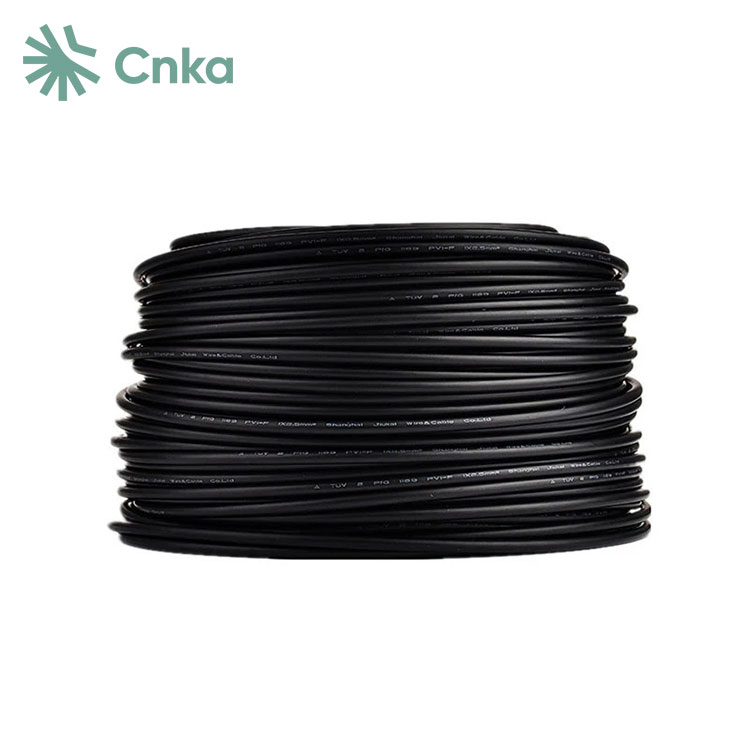

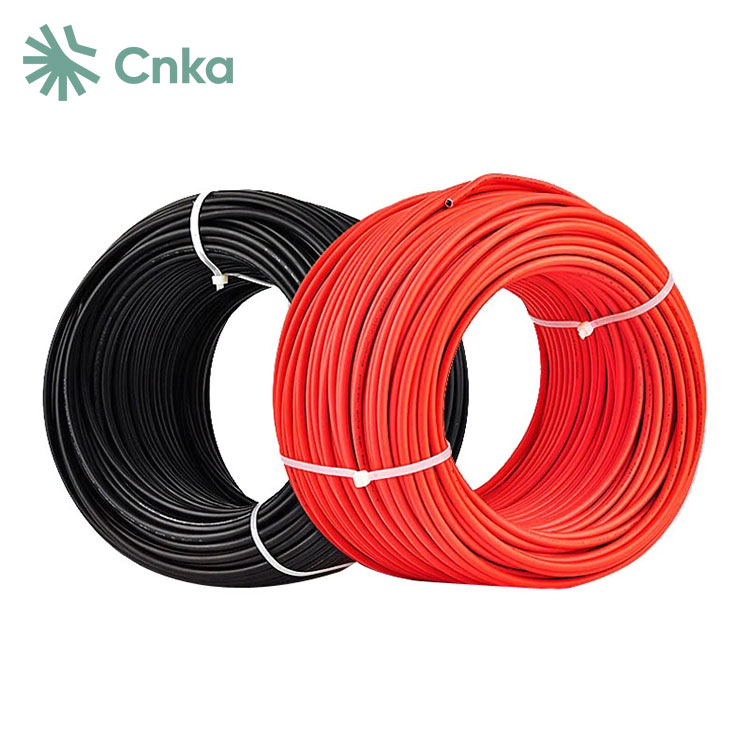

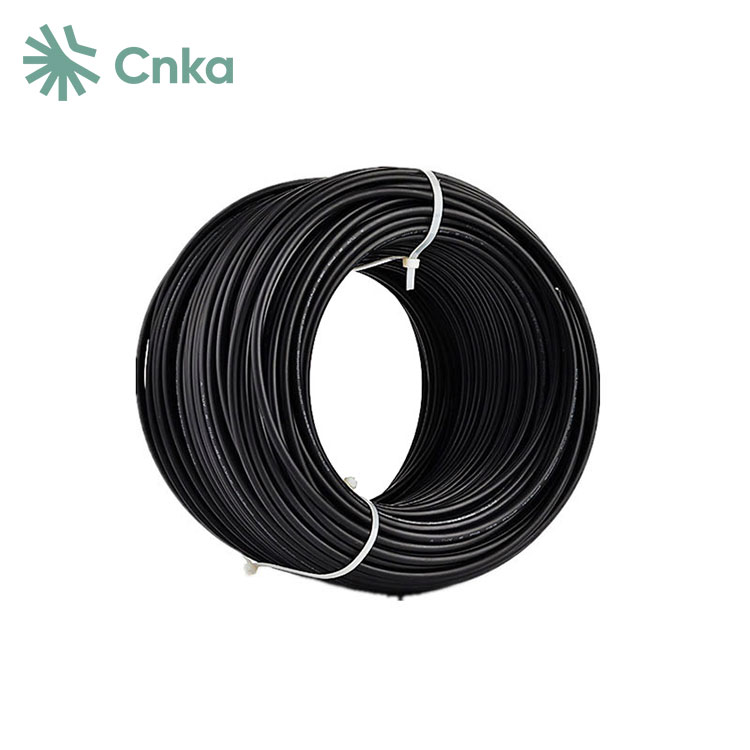

சீனா தொழிற்சாலை சி.என்.கே.ஏ வெளிப்புற சூழல்களுக்காக வடிவமைக்கப்பட்ட எளிதான பராமரிக்கக்கூடிய மேம்பட்ட 4 மிமீ மற்றும் 6 மிமீ பி.வி கேபிள்களை வழங்குகிறது. இந்த சிறப்பு ஒளிமின்னழுத்த கேபிள்கள் கதிர்வீச்சு குறுக்கு இணைப்பிற்கு உட்படுகின்றன, அங்கு உயர் ஆற்றல் எலக்ட்ரான் கற்றைகள் இன்சுலேடிங் பொருளின் மூலக்கூறு கட்டமைப்பை நேரியல் முதல் முப்பரிமாண நெட்வொர்க்கிற்கு மாற்றுகின்றன. இந்த செயல்முறை கேபிள்களின் வெப்பநிலை எதிர்ப்பை மேம்படுத்துகிறது. கிராச்லிங்க் செய்யப்படாத கேபிள்களுடன் ஒப்பிடும்போது, கதிரியக்க குறுக்கு இணைப்பு கேபிள்கள் 90 ° C, 105 ° C, 125 ° C, 135 ° C, அல்லது 150 ° C வரை வெப்பநிலையைத் தாங்கும், மேலும் சுமை தாங்கும் திறனில் 15-50% அதிகரிப்பை வெளிப்படுத்தும். இந்த கேபிள்கள் மிகவும் நீடித்தவை, கடுமையான வெப்பநிலை ஏற்ற இறக்கங்கள் மற்றும் வேதியியல் அரிப்பைத் தாங்கும் திறன் கொண்டவை, இது 25 ஆண்டுகளுக்கும் மேலாக வெளிப்புற பயன்பாட்டிற்கு ஏற்றது.
|
தட்டச்சு செய்க |
குறுக்கு |
ஸ்ட்ராண்ட் |
நடத்துனர் |
நடத்துனர் |
வெளிப்புறம் |
மதிப்பிடப்பட்டது |
மதிப்பிடப்பட்டது |
|
mm² |
எண். எக்ஸ் (மிமீ) |
மிமீ |
/Km |
மிமீ |
Vac/dc |
A |
|
|
PV-1x2.5 மிமீ 2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0 மிமீ 2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0 மிமீ 2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
கம்பி |
வகுப்பு 5, தகரம் |
|
காப்பு பொருள் |
Xlpe |
|
இரட்டை காப்பிடப்பட்ட |
|
|
ஆலசன் இல்லாதது |
|
|
எண்ணெய்கள், கிரீஸ்கள், ஆக்ஸிஜனுக்கு எதிராக அதிக எதிர்ப்பு |
|
|
மற்றும் ஓசோன் |
|
|
மைக்ரோப்-எதிர்ப்பு |
|
|
புற ஊதா எதிர்ப்பு |
|
|
அதிக உடைகள் மற்றும் சிராய்ப்பு எதிர்ப்பு |
|
|
அதன் படி FLAM சோதனை |
உங்கள் EN 50265-2-1 UL1571 (VW-1) |
|
அனுமதிக்கப்பட்ட சிறிய வளைக்கும் ஆரம் |
5xd |
|
வெப்பநிலை வரம்பு |
-40 ℃ ~+90 |
|
நிறங்கள் |
கருப்பு/சிவப்பு |
· ஃபிளேம் ரிடார்டன்சி: 4 மிமீ மற்றும் 6 மிமீ பி.வி கேபிள்கள் EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2, மற்றும் DIN EN 60332-1-2 தரநிலைகளுக்கு இணங்க சுடர் ரிடார்டன்ட் தேவைகளை பூர்த்தி செய்கின்றன, தீ ஏற்பட்டால் பாதுகாப்பை உறுதி செய்கிறது.
· குறைந்த புகை உமிழ்வு: கேபிள்கள் IEC 61034 மற்றும் EN 50268 தரங்களின் குறைந்த புகை உமிழ்வு தேவைகளுக்கு இணங்குகின்றன, இது எரிப்பின் போது புகை உற்பத்தியைக் குறைக்கிறது.
· ஆலசன் இல்லாதது: EN 50267-2-1 மற்றும் IEC 60754-1 தரநிலைகளின்படி, கேபிள்கள் ஆலசன் கூறுகளிலிருந்து விடுபட்டு, தீங்கு விளைவிக்கும் வாயு வெளியீட்டின் அபாயத்தைக் குறைக்கும்.
Us குறைந்த வாயு அரிப்பு: கேபிள்கள் EN 50267-2-2 மற்றும் IEC 60754-2 தரநிலைகளின் தேவைகளை பூர்த்தி செய்கின்றன, உபகரணங்களைப் பாதுகாக்கவும் பாதுகாப்பைப் பராமரிக்கவும் குறைந்த எரிவாயு அரிப்பை உறுதி செய்கின்றன.
ஒளிமின்னழுத்த அமைப்பு வயரிங் வழிகாட்டுதல்கள்
1.DC மற்றும் ஏசி வயரிங் பிரிப்பு:
-டிசி சுற்று: ஒளிமின்னழுத்த பேனல்களை டி.சி விநியோக கூறுகளுடன் இணைக்கிறது.
-AC சுற்று: இன்வெர்ட்டரை மின் கட்டத்துடன் இணைக்கிறது.
2. திறன் மேலாண்மை:
பெரிய மற்றும் நடுத்தர ஒளிமின்னழுத்த மின் உற்பத்தி நிலையங்களில், ஏராளமான டி.சி கேபிள்கள் பயன்படுத்தப்படுகின்றன.
பராமரிப்பின் எளிமைக்காக ஒவ்வொரு கேபிளையும் கம்பி எண்ணுடன் லேபல் செய்யுங்கள்.
பலவீனமான மின் இணைப்புகளிலிருந்து வலுவான மின் இணைப்புகளை பிரிக்கவும்.
குறுக்கீட்டைத் தவிர்க்க தனித்தனியாக சிக்னல் கோடுகள் (எ.கா., 485 தொடர்பு).
3. நிறுவல்:
கேபிள்களைப் பாதுகாக்கவும் ஒழுங்கமைக்கவும் வழித்தடங்கள் மற்றும் கேபிள் தட்டுகளைப் பயன்படுத்தவும்.
வெளிப்புற கூறுகளுக்கு கம்பிகளின் வெளிப்பாட்டை சீர்ப்பது.
சுத்தமான, கிடைமட்ட மற்றும் செங்குத்து வயரிங் பாதைகளை உயர்த்துங்கள்.
பராமரிப்பை எளிமைப்படுத்த வழித்தடங்கள் மற்றும் தட்டுகளுக்குள் கேபிள் மூட்டுகள்.
4. சிறப்பு பரிசீலனைகள்:
செப்பு கம்பிகளை அலுமினிய கம்பிகளுடன் மாற்றினால், சரியான இணைப்பை உறுதிப்படுத்த நம்பகமான செப்பு-அலுமினிய அடாப்டர் டெர்மினல்களைப் பயன்படுத்தவும்.
