சீன உற்பத்தியாளர்கள் CNKA ஆனது சீனாவில் தயாரிக்கப்பட்ட குறைந்த விலை வகை 2 AC சர்ஜ் பாதுகாப்பு சாதனங்களை வழங்குகிறது. இந்த சி-லெவல் ஓவர்வோல்டேஜ் பாதுகாப்பு சாதனம் IEC மற்றும் GB தரநிலைகளுடன் இணங்குகிறது மற்றும் பல்வேறு மின்வழங்கல் மின்னழுத்தங்களின் அடிப்படையில் விவரக்குறிப்பு தேர்வுக்கு அனுமதிக்கிறது.
|

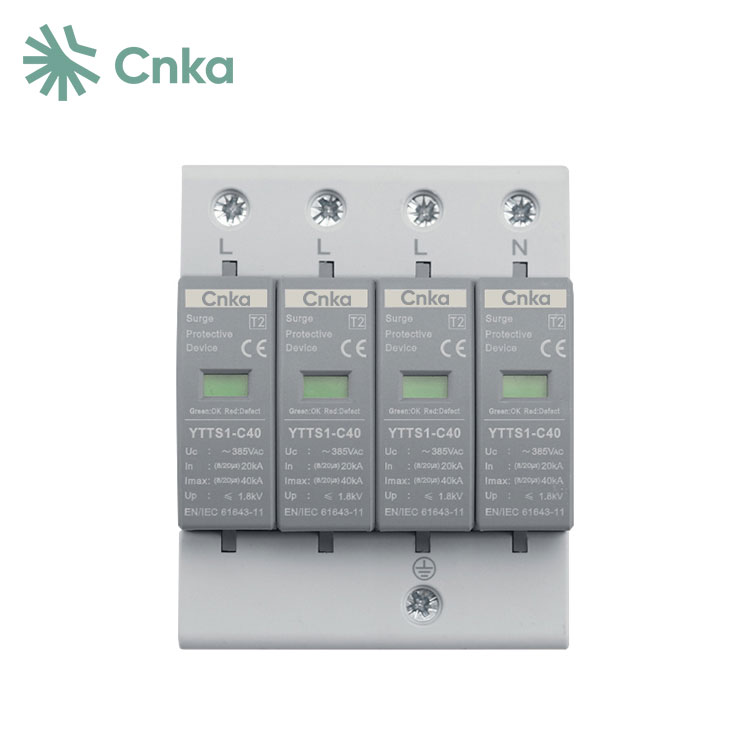

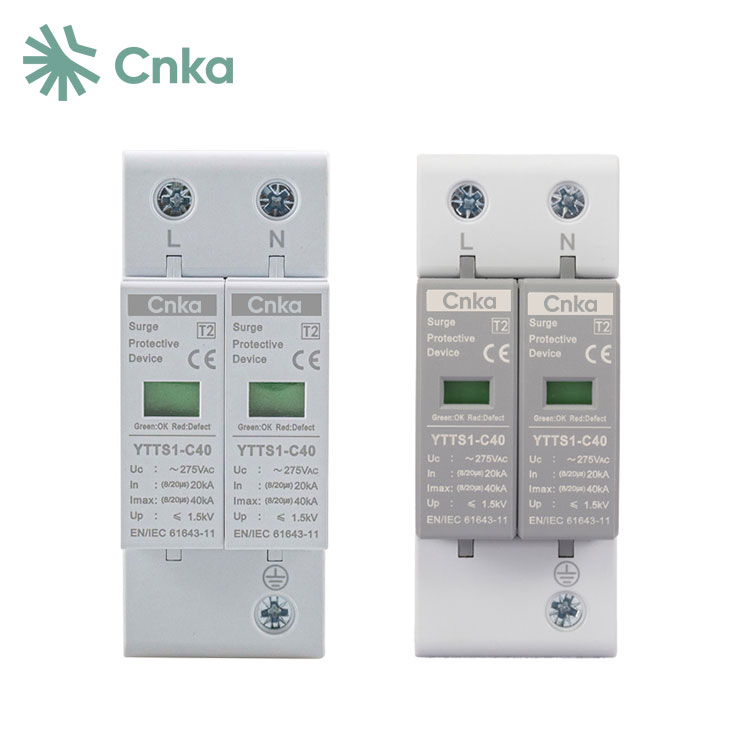

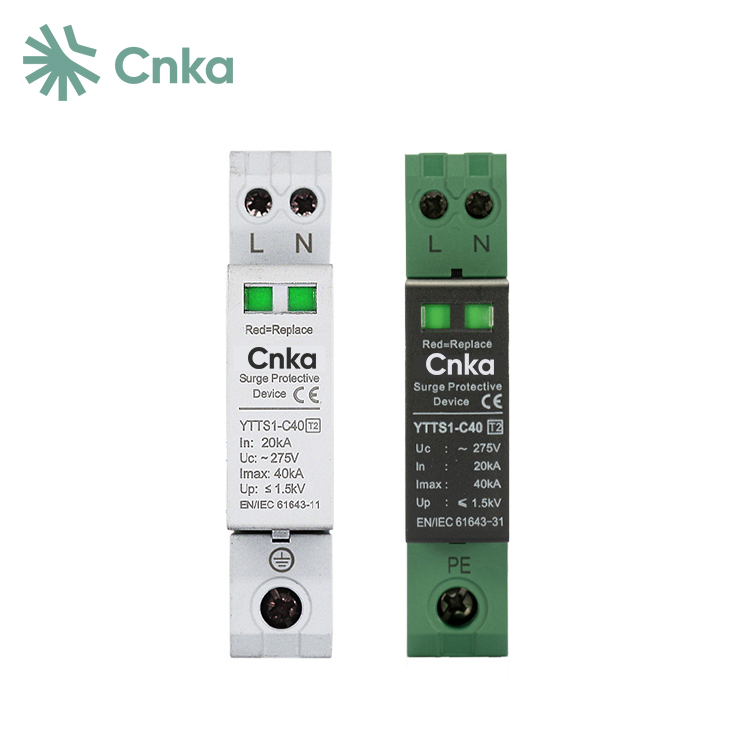

தயாரிப்பு மாதிரி |
YTTS1-C40 |
||
|
துருவம் |
1P+N |
2P |
4P |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
ஒரு துறைமுகம் |
||
|
SPD வகை |
ஒருங்கிணைந்த வகை |
||
|
சோதனை வகை |
வகுப்பு Ⅱ சோதனை |
||
|
அதிகபட்ச தொடர்ச்சியான இயக்க மின்னழுத்தம் Uc |
275VAC |
275VAC |
385VAC |
|
மின்னழுத்த பாதுகாப்பு நிலை மேல்(8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
பெயரளவு வெளியேற்ற மின்னோட்டம் (8/20μs) |
20 கே.ஏ |
||
|
அதிகபட்ச வெளியேற்றம் தற்போதைய ஐமாக்ஸ்(8/20μs) |
40 கே.ஏ |
||
|
பதில் கால அட்டவணை |
≤25நி |
||
|
அளவு |
18x90x72 |
36x90x72 |
72x90x72 |
|
தோல்வி அறிகுறி |
பச்சை: சாதாரண சிவப்பு: தோல்வி |
||
|
கம்பிகளின் பகுதி பகுதி |
6~25மிமீ2 |
||
|
நிறுவல் முறை |

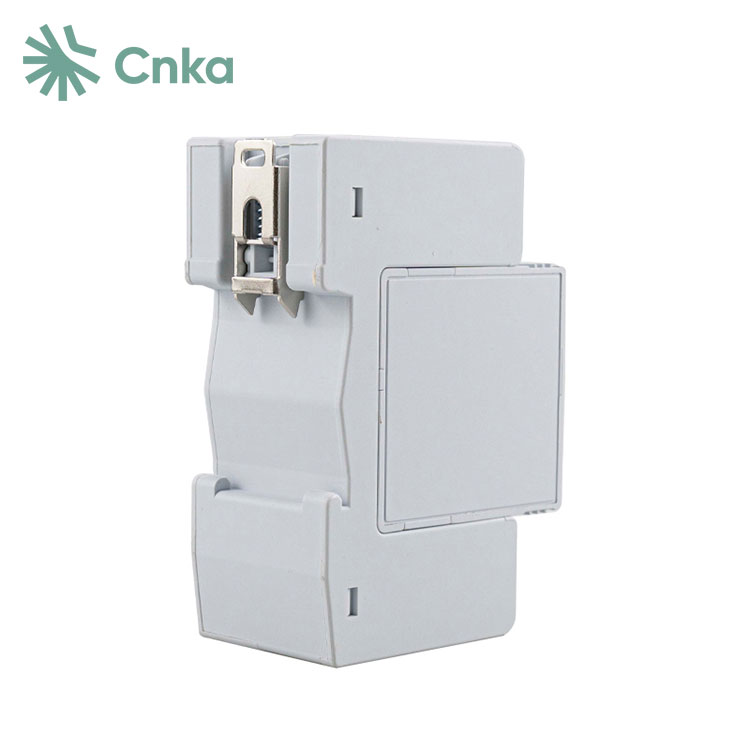

35 மிமீ நிலையான ரயில் |
||
|
வேலை சுற்றுச்சூழல் வெப்பநிலை |
-40℃~+85℃ |
||
|
உறை பொருள் |
பிளாஸ்டிக் |
||
|
பாதுகாப்பு நிலை |
IP20 |
||
|
நிர்வாக தரநிலை |
IEC61643-11 |
||
1. அதிக வெப்பநிலையை எதிர்க்கும் பிளாஸ்டிக்கிலிருந்து கட்டமைக்கப்பட்டுள்ள இந்தச் சாதனம் சிறந்த சீல் செயல்திறனை வழங்குகிறது மற்றும் நிறுவ எளிதானது.
2. மேம்பட்ட நம்பகத்தன்மைக்காக இது இரட்டை வெப்ப துண்டிப்பு பாதுகாப்பு சாதனத்தைக் கொண்டுள்ளது.
3. பிளக் வகை வடிவமைப்பு மூலம், சிஸ்டத்தை பவர் டவுன் செய்யாமல் மாட்யூலை மாற்றலாம்.
4. இது T2 8/20 பாதுகாப்பு நிலையுடன் 40kA அதிகபட்ச வெளியேற்ற மின்னோட்டத்தை ஆதரிக்கிறது.
SPD களை அவற்றின் இயக்கக் கொள்கைகளின் அடிப்படையில் மின்னழுத்த மாறுதல் வகை, மின்னழுத்தத்தை கட்டுப்படுத்தும் வகை மற்றும் சேர்க்கை வகை என வகைப்படுத்தலாம்.
மின்னழுத்த மாறுதல் SPDகள் சாதாரண நிலைமைகளின் கீழ் உயர் மின்மறுப்பை பராமரிக்கின்றன, ஆனால் அவை உடனடி மிகை மின்னழுத்தத்தைக் கண்டறியும் போது, அவற்றின் மின்மறுப்பு விரைவாக குறைந்த நிலைக்கு மாறுகிறது, இதனால் மின்னல் மின்னோட்டத்தை கடக்க அனுமதிக்கிறது. அதனால்தான் அவை பெரும்பாலும் "குறுகிய சுற்று மாறுதல் SPDகள்" என்று குறிப்பிடப்படுகின்றன.
மின்னழுத்தத்தை கட்டுப்படுத்தும் SPDகளும் அதிக மின்னழுத்தம் இல்லாத நிலையில் அதிக மின்மறுப்புடன் தொடங்குகின்றன. இருப்பினும், எழுச்சி மின்னோட்டம் மற்றும் மின்னழுத்தம் அதிகரிக்கும் போது, அவற்றின் மின்மறுப்பு குறைகிறது, வலுவான நேரியல் அல்லாத மின்னழுத்த-மின்னழுத்த பண்புகளை வெளிப்படுத்துகிறது. அவை சில நேரங்களில் "கிளாம்ப் வகை SPDகள்" என்று அழைக்கப்படுகின்றன.
ஒருங்கிணைந்த SPDகள் மின்னழுத்த மாறுதல் மற்றும் மின்னழுத்தத்தை கட்டுப்படுத்தும் கூறுகள் இரண்டையும் ஒருங்கிணைக்கின்றன, அவை எதிர்கொள்ளும் மின்னழுத்த பண்புகளைப் பொறுத்து, அவைகளில் ஒன்று அல்லது இரண்டு வகைகளின் பண்புகளைக் காட்ட அனுமதிக்கிறது.
