TN-STN-C-STATIT மற்றும் பிற ஆற்றல் அமைப்புகள் உட்பட 380V மின்னழுத்தத்துடன் AC 50/60Hz அமைப்புகளில் நிறுவுவதற்கு ஏற்ற சமீபத்திய விற்பனையான 3-ஃபேஸ் AC சர்ஜ் பாதுகாப்பு சாதனங்களை சீனா உற்பத்தியாளர்கள் CNKA வழங்குகிறது. இந்த சாதனங்கள் LPZ1 அல்லது LPZ2 மற்றும் LPZ3 இடையே உள்ள இணைப்புப் புள்ளிகளில் பயன்படுத்த வடிவமைக்கப்பட்டுள்ளது. அவை IEC61643-1 மற்றும் GB188021 தரநிலைகளுடன் இணங்குகின்றன, 35mm நிலையான ரயில் எழுச்சி பாதுகாப்பு சாதன தொகுதியைப் பயன்படுத்துகின்றன மற்றும் மேம்படுத்தப்பட்ட பாதுகாப்பு மற்றும் நம்பகத்தன்மைக்காக ஒரு தவறு வெளியீட்டு பொறிமுறையுடன் பொருத்தப்பட்டுள்ளன.
|
தயாரிப்பு மாதிரி |
YTTS1-C40 |
||
|
துருவம் |

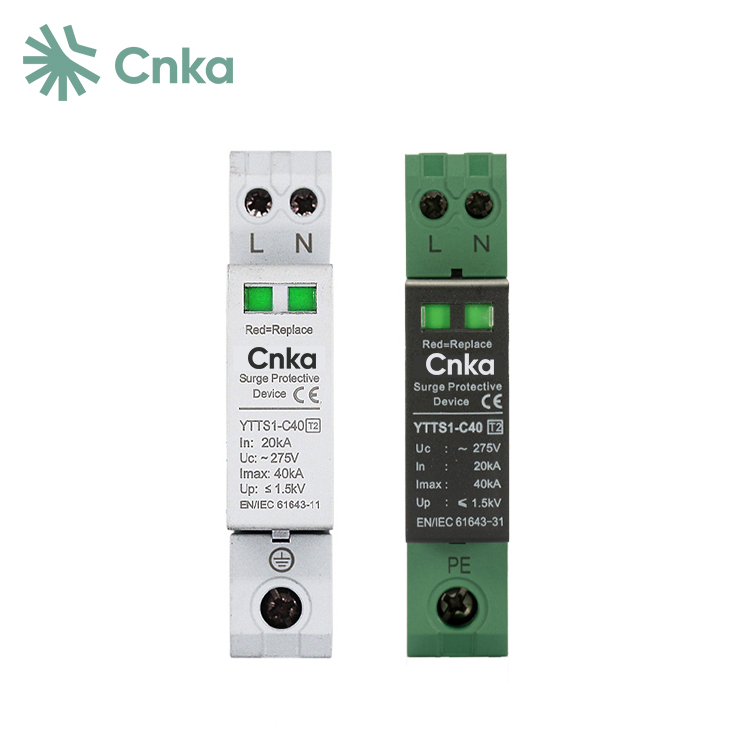

1P+N |

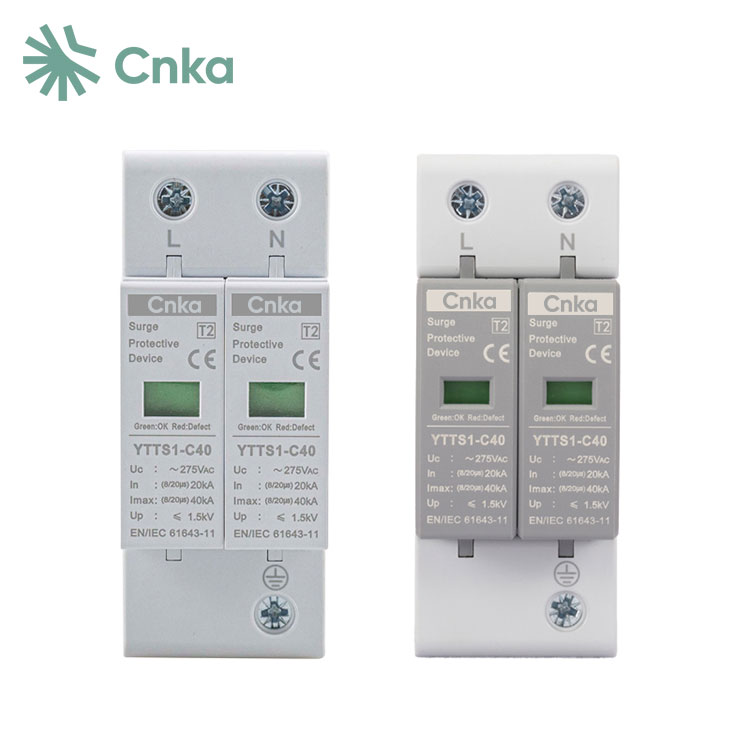

2P |

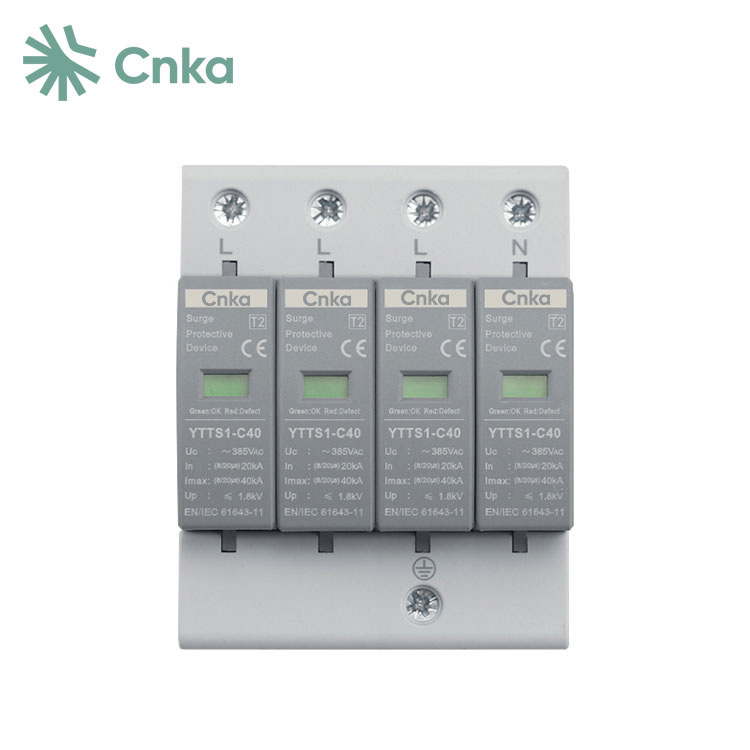

4P |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
ஒரு துறைமுகம் |
||
|
SPD வகை |
ஒருங்கிணைந்த வகை |
||
|
சோதனை வகை |
வகுப்பு Ⅱ சோதனை |
||
|
அதிகபட்ச தொடர்ச்சியான இயக்க மின்னழுத்தம் Uc |
275VAC |
275VAC |
385VAC |
|
மின்னழுத்த பாதுகாப்பு நிலை மேல்(8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
பெயரளவு வெளியேற்ற மின்னோட்டம் (8/20μs) |
20 கே.ஏ |
||
|
அதிகபட்ச வெளியேற்றம் தற்போதைய ஐமாக்ஸ்(8/20μs) |
40 கே.ஏ |
||
|
பதில் கால அட்டவணை |
≤25நி |
||
|
அளவு |
18x90x72 |
36x90x72 |
72x90x72 |
|
தோல்வி அறிகுறி |
பச்சை: சாதாரண சிவப்பு: தோல்வி |
||
|
கம்பிகளின் பகுதி பகுதி |
6~25மிமீ2 |
||
|
நிறுவல் முறை |
35 மிமீ நிலையான ரயில் |
||
|
வேலை சுற்றுச்சூழல் வெப்பநிலை |
-40℃~+85℃ |
||
|
உறை பொருள் |
பிளாஸ்டிக் |
||
|
பாதுகாப்பு நிலை |
IP20 |
||
|
நிர்வாக தரநிலை |
IEC61643-11 |
||
TN-S அல்லது TN-C-S அமைப்பு என்பது ஒரு மின் கட்டமைப்பாகும், அங்கு நம்பகமான தரையிறங்கும் இணைப்பை உறுதி செய்வதற்காக நடுநிலை மற்றும் கிரவுண்டிங் கம்பிகள் மூலத்தில் பிரிக்கப்படுகின்றன. இந்த அமைப்பு பொதுவாக மின்மாற்றி கிரவுண்டிங்குடன் இணைக்கப்பட்டுள்ளது, இது கேபிள் உடைப்பு மற்றும் L-PE தவறுகளைக் குறைக்க உதவுகிறது. இருப்பினும், கேபிள்கள், நிறுவல் மற்றும் தற்போதைய பராமரிப்பு ஆகியவற்றுடன் தொடர்புடைய அதிக செலவுகள் காரணமாக இந்த அமைப்பு ஒப்பீட்டளவில் விலை உயர்ந்ததாக இருக்கலாம்.
1 பாதுகாப்பு இடைவெளி என அடிக்கடி குறிப்பிடப்படும் வெளியேற்ற இடைவெளி, பொதுவாக ஒரு குறிப்பிட்ட தூரத்தில் இடைவெளிவிட்டு காற்றில் வெளிப்படும் இரண்டு உலோகக் கம்பிகளைக் கொண்டிருக்கும்.
2 ஒரு கேஸ் டிஸ்சார்ஜ் ட்யூப் என்பது ஒரு ஜோடி பிரிக்கப்பட்ட குளிர் கேத்தோடு தகடுகளை உள்ளடக்கியது, ஆர்கான் போன்ற மந்த வாயு நிரப்பப்பட்ட ஒரு கண்ணாடி அல்லது பீங்கான் குழாயில் சீல் வைக்கப்பட்டுள்ளது.
3 ஒரு varistor என்பது மெட்டல் ஆக்சைடு குறைக்கடத்தியால் ஆன நேரியல் அல்லாத மின்தடையாகும், முதன்மையாக ZnO ஐ உருவாக்குகிறது, மேலும் அதன் எதிர்ப்பானது மின்னழுத்த மாற்றங்களுக்கு அதிக உணர்திறன் கொண்டது.
4 சப்ரஷன் டையோடு பல-நிலைப் பாதுகாப்புச் சுற்றுகளில் இறுதிப் பாதுகாப்புக் கூறுகளாகச் செயல்படுகிறது, கிளாம்பிங் மற்றும் மின்னழுத்தத்தைக் கட்டுப்படுத்தும் செயல்பாடுகளை வழங்குகிறது, குறைந்த கிளாம்பிங் மின்னழுத்தம் மற்றும் விரைவான மறுமொழி நேரம் போன்ற நன்மைகளுடன்.
5 ஒரு சோக் காயில் என்பது ஃபெரைட்டை அதன் காந்த மையமாகப் பயன்படுத்தும் பொதுவான பயன்முறை குறுக்கீடு அடக்கும் சாதனமாகும்.
6 14-அலைநீள ஷார்ட் சர்க்யூட் பிரேக்கர் என்பது மின்னல் அலை ஸ்பெக்ட்ரம் பகுப்பாய்வு மற்றும் ஆண்டெனாக்கள் மற்றும் ஃபீடர் லைன்களின் ஸ்டேண்டிங் வேவ் தியரி ஆகியவற்றின் அடிப்படையில் உருவாக்கப்பட்ட மைக்ரோவேவ் சிக்னல் சர்ஜ் பாதுகாப்பு சாதனமாகும்.
