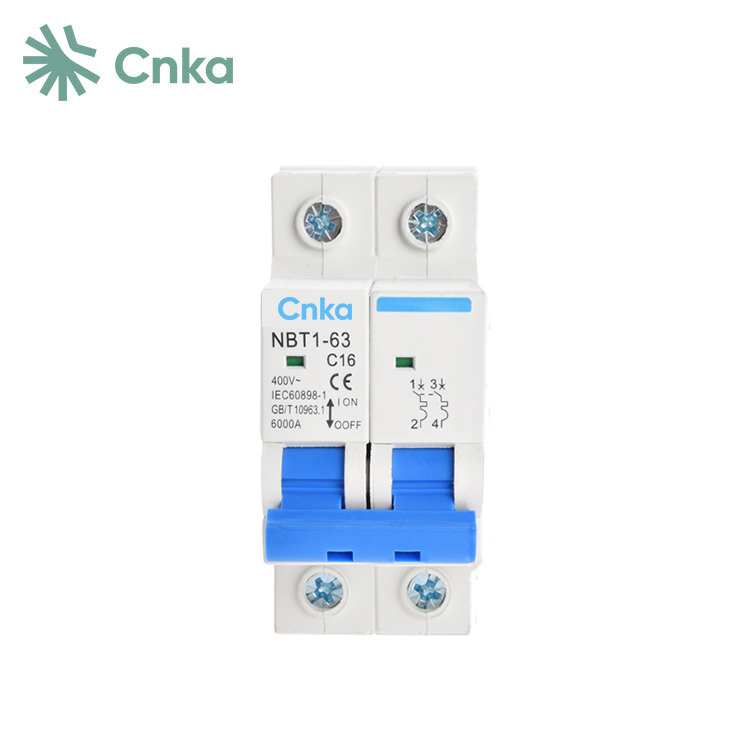

சீனா சப்ளையர்களான CNKAவின் தள்ளுபடி செய்யப்பட்ட 30-amp டபுள்-போல் ஏசி சர்க்யூட் பிரேக்கர் என்பது மின்னழுத்த பாதுகாப்பு சாதனம் ஆகும், இது அதிக சுமைகள் மற்றும் ஷார்ட் சர்க்யூட்கள் உட்பட மின்னோட்ட சேதத்திலிருந்து சுற்றுகளை பாதுகாக்க வடிவமைக்கப்பட்டுள்ளது. அதன் முதன்மை செயல்பாடுகள், கைமுறையாகத் திறந்து மூடுதல் (இணைத்தல் மற்றும் துண்டித்தல்) மற்றும் ஒரு தவறு ஏற்பட்டால் சுற்று தானாகவே துண்டிக்கப்பட்டு, அதன் மூலம் உபகரணங்களைப் பாதுகாத்தல் மற்றும் தீ ஆபத்துகளைத் தடுக்கும். இந்த 30-amp இரட்டை-துருவ ஏசி சர்க்யூட் பிரேக்கர்கள் தொழில்துறை அமைப்புகள் மற்றும் அன்றாட பயன்பாடுகள் இரண்டிலும் பரவலாகப் பயன்படுத்தப்படுகின்றன.
|
தயாரிப்பு மாதிரி |
NBT1-63 |
|||
|
துருவம் |
1P |
2P |
3P |
4P |
|
மதிப்பிடப்பட்ட மின்னோட்டம் (A) |
6,10,16,20,25,32,40,50,63 |
|||
|
மதிப்பிடப்பட்ட மின்னழுத்தம் (V) |
230/400 |
400 |
400 |
400 |
|
உடைக்கும் திறன்(kA) |
6 |
|||
|
நிறம் |
வெள்ளை மற்றும் வெளிப்படையானது |
|||
|
சிறப்பியல்பு வளைவு |
C |
|||
|
வேலை வெப்பநிலை |
-5℃~+40℃ |
|||
|
மூடப்பட்ட வகுப்பு |
IP20 |
|||
|
தரநிலை |
IEC60898-1 |
|||
|
அதிர்வெண் |
50/60Hz |
|||
|
மின்சார வாழ்க்கை |
8000 முறைக்கு குறையாது |
|||
|
இயந்திர வாழ்க்கை |
20000 முறைக்கு குறையாது |
|||
ஒரு பொதுவான சிறிய சர்க்யூட் பிரேக்கர் சுற்று திறக்கும் போது அதன் நகரும் மற்றும் நிலையான தொடர்புகளை பிரிக்க இயந்திர முறைகளைப் பயன்படுத்துகிறது. மாறாக, சுற்று மூடும் போது, அது நகரும் மற்றும் நிலையான தொடர்புகளை ஒன்றிணைக்க எதிரெதிர் இயந்திர செயல்களைப் பயன்படுத்துகிறது. செயல்பாட்டின் போது, சுமை சுற்று குறுக்கீடு அல்லது இணைக்கப்பட்டதால் தொடர்புகளுக்கு இடையில் ஒரு வில் உருவாகிறது. உடைக்கும் செயல்முறையின் போது உருவாகும் வளைவு மூடும் செயல்முறையை விட மிகவும் தீவிரமானது. குறுக்கிடப்பட வேண்டிய மின்னோட்டம் அதிகமாக இருக்கும் போது, குறிப்பாக ஷார்ட் சர்க்யூட் ஏற்பட்டால், ஆர்க் கணிசமானதாக இருக்கும், இதனால் சர்க்யூட்டைத் துண்டிப்பது சவாலாக இருக்கும்.
1 TN-S மற்றும் TN-C-S அமைப்புகளுக்கு பொதுவாக நான்கு-துருவ சர்க்யூட் பிரேக்கர்கள் தேவையில்லை. இருப்பினும், TN-S அமைப்பில் கடுமையான மூன்று-கட்ட ஏற்றத்தாழ்வு அல்லது உயர் பூஜ்ஜிய வரிசை ஹார்மோனிக் உள்ளடக்கம் போன்ற சில சந்தர்ப்பங்களில், நான்கு-துருவ சர்க்யூட் பிரேக்கர் தேவையா என்பதைத் தீர்மானிக்க கூடுதல் விசாரணை தேவைப்படலாம்.
2 TT அமைப்புகளுக்கு, பவர் இன்புட் சர்க்யூட் பிரேக்கர் நான்கு துருவ சர்க்யூட் பிரேக்கராக இருக்க வேண்டும்.
3 ஐடி அமைப்புகளில், நடுநிலை ஈயம் இருந்தால் நான்கு-துருவ சர்க்யூட் பிரேக்கரைப் பயன்படுத்த வேண்டும்.
