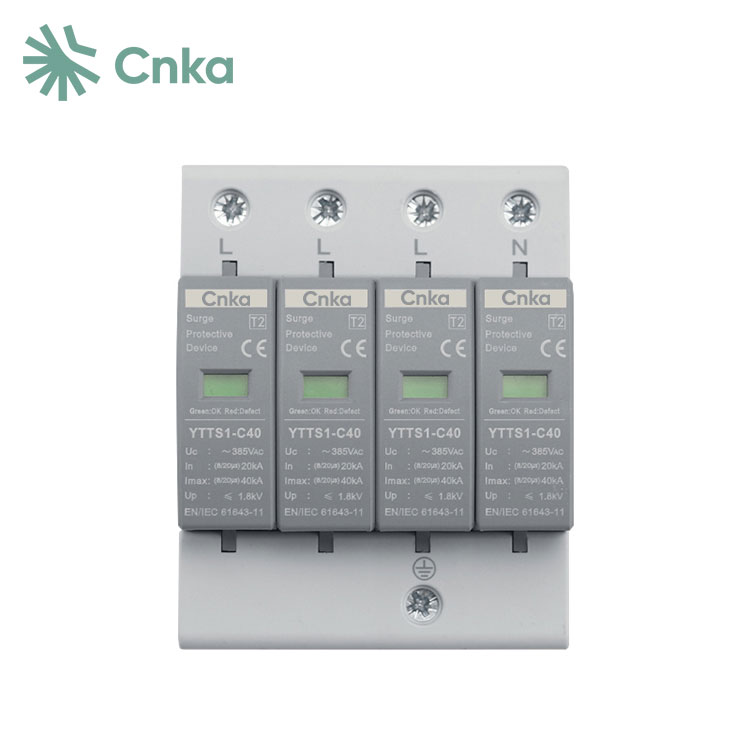

TN-STN-C-STATIT மற்றும் பிற மின் கட்டமைப்புகள் உட்பட 380V மின்னழுத்தம் கொண்ட AC 50/60Hz அமைப்புகளுக்கு ஏற்றது, சீனாவில் தயாரிக்கப்பட்ட 3-கட்ட AC SPDகளை சீனா CNKA வழங்குகிறது. இந்த SPDகள் LPZ1, LPZ2 அல்லது LPZ3 இணைப்பிகளில் நிறுவப்படலாம் மற்றும் IEC61643-1 மற்றும் GB18802.1 தரநிலைகளுக்கு ஏற்ப வடிவமைக்கப்பட்டுள்ளன.

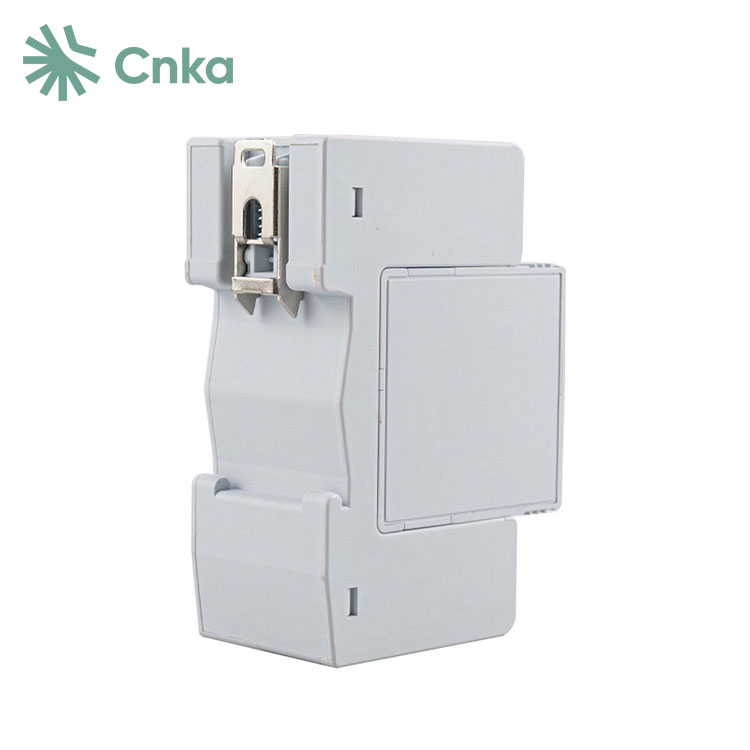

நிறுவல் ஒரு நிலையான 35 மிமீ வழிகாட்டி இரயிலைப் பயன்படுத்துகிறது மற்றும் ஒரு பிழை வெளியீட்டு சாதனத்தை உள்ளடக்கியது. அதிக வெப்பம் அல்லது அதிக மின்னோட்டத்தின் காரணமாக ஒரு செயலிழப்பு ஏற்பட்டால், இந்த சாதனம் மின் சாதனங்களை மின்சார விநியோகத்திலிருந்து துண்டித்து ஒரு அறிகுறி சமிக்ஞையை வழங்கும்: சாதாரண செயல்பாட்டிற்கு பச்சை மற்றும் அசாதாரணங்களுக்கு சிவப்பு. கூடுதலாக, SPD இன்னும் ஆற்றலுடன் இருக்கும்போது தொகுதியை மாற்றலாம்.
|

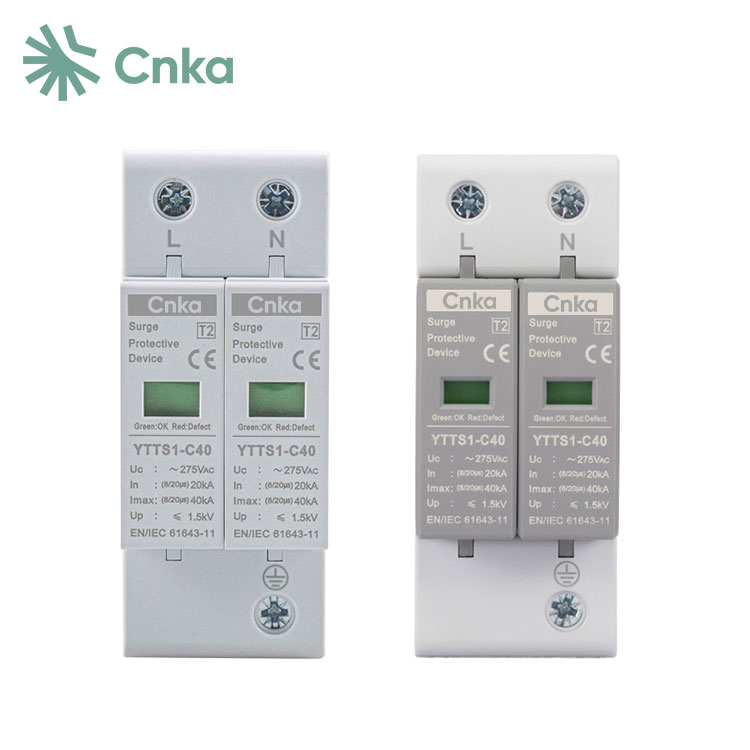

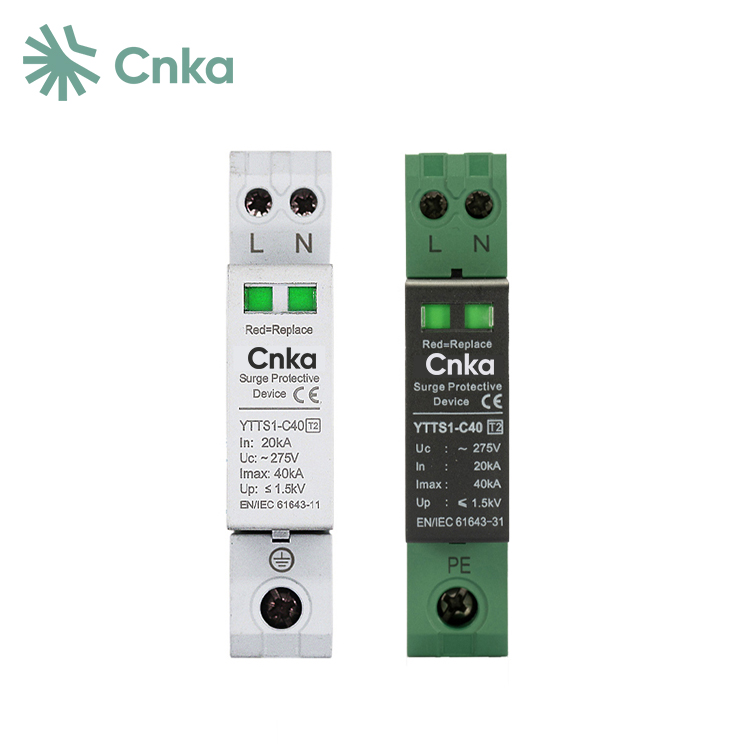

தயாரிப்பு மாதிரி |
YTTS1-C40 |
||
|
துருவம் |
1P+N |
2P |
4P |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
ஒரு துறைமுகம் |
||
|
SPD வகை |
ஒருங்கிணைந்த வகை |
||
|
சோதனை வகை |
வகுப்பு Ⅱ சோதனை |
||
|
அதிகபட்ச தொடர்ச்சியான இயக்க மின்னழுத்தம் Uc |
275VAC |
275VAC |
385VAC |
|
மின்னழுத்த பாதுகாப்பு நிலை மேல்(8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
பெயரளவு வெளியேற்ற மின்னோட்டம் (8/20μs) |
20 கே.ஏ |
||
|
அதிகபட்ச வெளியேற்றம் தற்போதைய ஐமாக்ஸ்(8/20μs) |
40 கே.ஏ |
||
|
பதில் கால அட்டவணை |
≤25நி |
||
|
அளவு |
18x90x72 |
36x90x72 |
72x90x72 |
|
தோல்வி அறிகுறி |
பச்சை: சாதாரண சிவப்பு: தோல்வி |
||
|
கம்பிகளின் பகுதி பகுதி |
6~25மிமீ2 |
||
|
நிறுவல் முறை |
35 மிமீ நிலையான ரயில் |
||
|
வேலை சுற்றுச்சூழல் வெப்பநிலை |
-40℃~+85℃ |
||
|
உறை பொருள் |
பிளாஸ்டிக் |
||
|
பாதுகாப்பு நிலை |
IP20 |
||
|
நிர்வாக தரநிலை |
IEC61643-11 |
||
1 LPZ2-3C-D நிலை மின்னல் பாதுகாப்பு மின் இணைப்பு "மூன்றாம் நிலை தாங்கும் திறன் மற்றும் சரிசெய்யக்கூடிய மின்னல் பாதுகாப்புடன் இரண்டாம் நிலை மின்னல் தடுப்பு" என அழைக்கப்படுகிறது.
2 TN-S அமைப்பு பெரும்பாலும் "மூன்று கம்பி N-PE பாதுகாப்பு அமைப்பு" என்று குறிப்பிடப்படுகிறது.
3 பச்சை விளக்கு இயல்பான செயல்பாட்டைக் குறிக்கிறது, சிவப்பு விளக்கு அசாதாரண நிலையைக் குறிக்கிறது.
4 DIN ரயில் நிறுவலைத் தேர்ந்தெடுப்பது, அதன் சிறிய வடிவமைப்பின் காரணமாக இடத்தை மிச்சப்படுத்தும்.
கே: DC உருகியை எங்கு நிறுவ வேண்டும்?
ப: பேட்டரியின் பாசிட்டிவ் டெர்மினலுக்கு அருகில் ஃபியூஸை வைப்பது நல்லது. உருகி வெடித்தால் முழு சுற்றும் செயலிழந்து விடுவதை இந்த அமைப்பு உறுதி செய்கிறது. நேர்மறை முனையம் அடித்தளமாக இருந்தால், பின்னர் உருகி எதிர்மறை முனையத்திற்கு அருகில் வைக்கப்பட வேண்டும்.
கே: உங்கள் பேக்கிங் விதிமுறைகள் என்ன?
ப: நாங்கள் பொதுவாக எங்கள் தயாரிப்புகளை பொதுவான அட்டைப்பெட்டிகளில் தொகுக்கிறோம். இருப்பினும், உங்களிடம் பதிவு செய்யப்பட்ட காப்புரிமை இருந்தால், உங்களின் அங்கீகாரக் கடிதத்தைப் பெற்றவுடன் உங்கள் பிராண்டட் பெட்டிகளைப் பயன்படுத்தலாம்.
கே: AC உருகிகள் DC உருகிகளிலிருந்து எவ்வாறு வேறுபடுகின்றன?
A: AC மற்றும் DC உருகிகளுக்கு இடையே உள்ள முக்கிய வேறுபாடு, ஊதும்போது மின் வளைவுகளை குறுக்கிடும் திறன் ஆகும். DC வளைவுகள் பொதுவாக AC வளைவுகளை விட குறுக்கீடு செய்வது கடினம், அதனால்தான் DC உருகிகள் பெரும்பாலும் குறைந்த மின்னழுத்தங்களுக்கு மதிப்பிடப்படுகின்றன, பொதுவாக சுமார் 32VDC.
