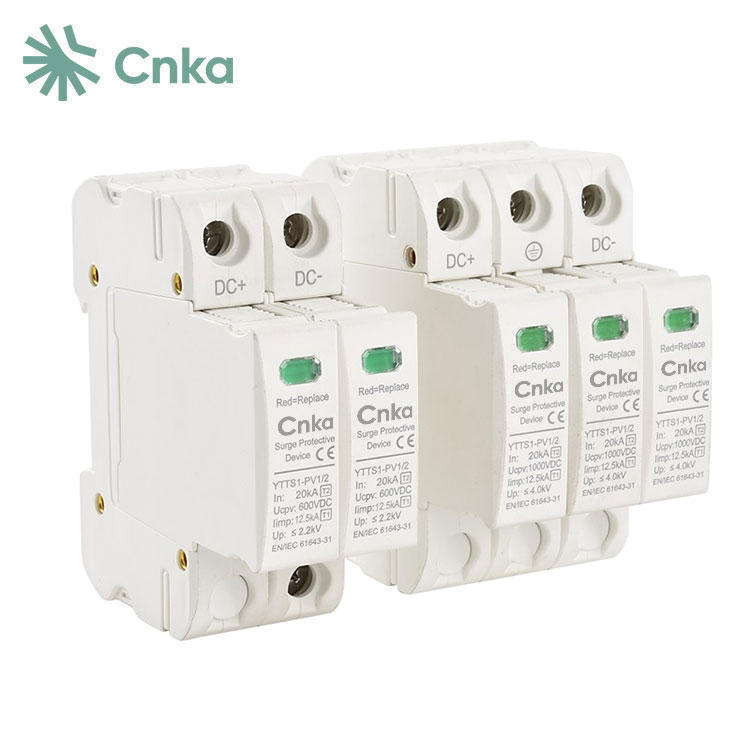

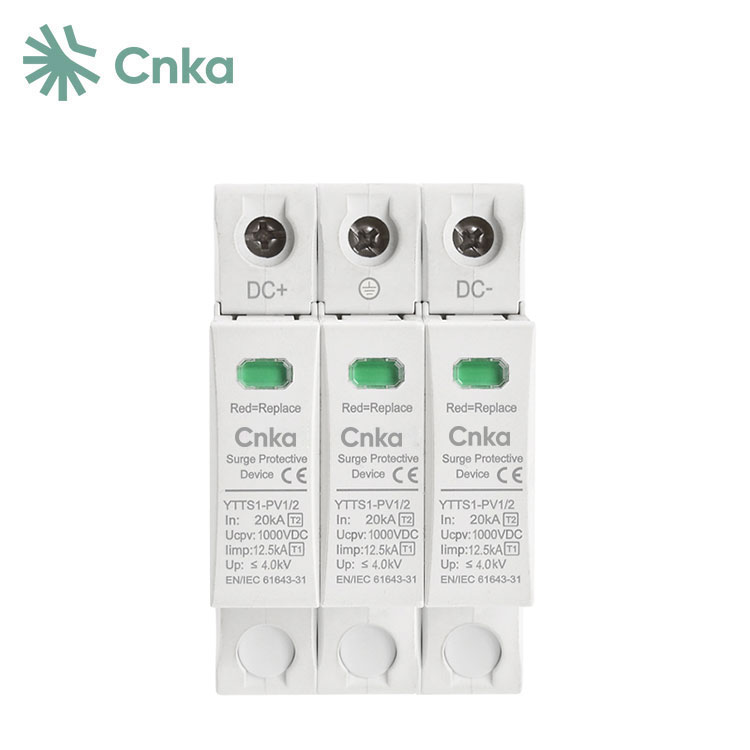

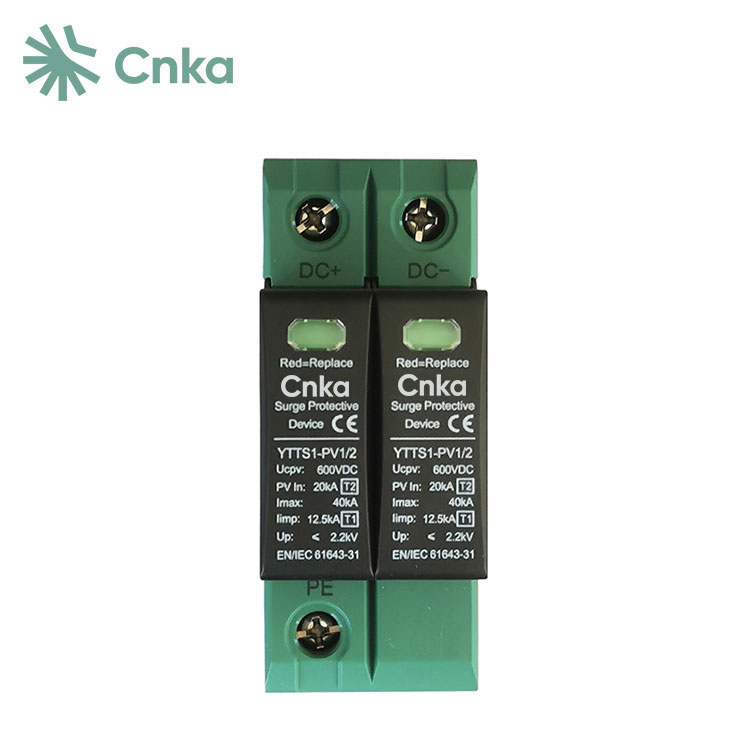

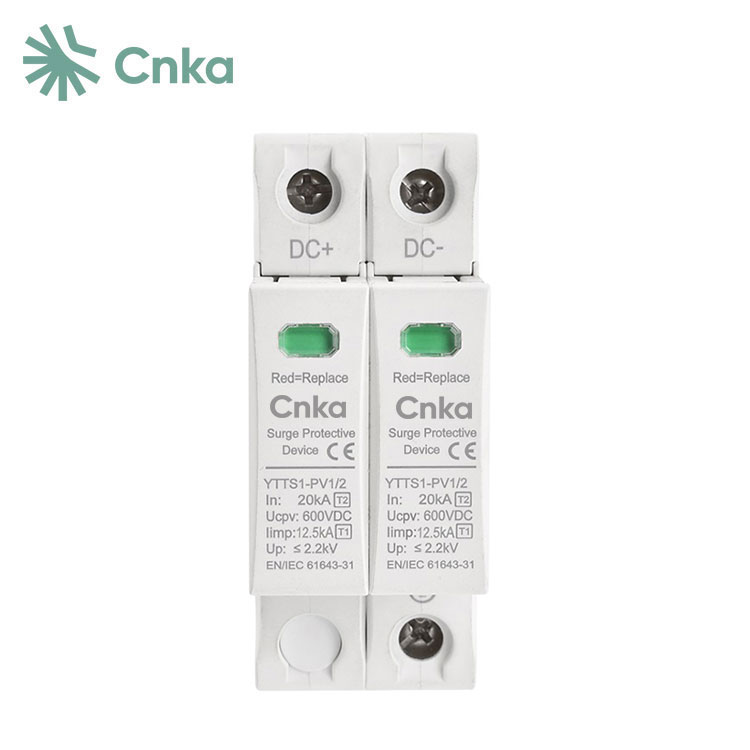

சீனா சிஎன்கேஏவின் மொத்த விற்பனை சூரிய எழுச்சி பாதுகாப்பு முதன்மை மற்றும் இரண்டாம் நிலை சோதனைகளுக்கு உட்படுகிறது. முதன்மைச் சோதனையானது, 1.2/50 துடிப்பு வேலை மின்னழுத்தம் மற்றும் விவரக்குறிப்புகளில் குறிப்பிடப்பட்டுள்ள அதிகபட்ச துடிப்பு மின்னோட்டம் Iimp இன் பெயரளவு வெளியேற்ற மின்னோட்டத்தின் படி சோதனைகளை நடத்துவதை உள்ளடக்கியது. இரண்டாம் நிலை சோதனையானது முதன்மை சோதனையின் முடிவுகளை அடிப்படையாகக் கொண்டது மற்றும் விவரக்குறிப்புகளில் குறிப்பிடப்பட்டுள்ள அதிகபட்ச துடிப்பு மின்னோட்டமான Iimp உடன் சோதனையை உள்ளடக்கியது. T1 மற்றும் T2 சர்ஜ் ப்ரொடெக்டர்கள் இந்த முதன்மை மற்றும் இரண்டாம் நிலை உந்துவிசை சோதனைகளின் அடிப்படையில் வடிவமைக்கப்பட்ட சர்ஜ் ப்ரொடெக்டர்களுக்குப் பயன்படுத்தப்படும் பொதுவான சொற்கள்.
|
தயாரிப்பு மாதிரி |
YTTS1-PV1/2 |
|
|
துருவம் |
2P |
3P |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
ஒரு துறைமுகம் |
|
|
SPD வகை |
ஒருங்கிணைந்த வகை |
|
|
சோதனை வகை |
வகுப்பு I+சோதனை |
|
|
நிறம் |
வெள்ளை |
|
|
அதிகபட்ச தொடர்ச்சி |
600VDC |
1000VDC |
|
மின்னழுத்த பாதுகாப்பு |
≤2.2kV |
≤4.0kV |
|
பெயரளவு வெளியேற்றம் |
20kA |
20kA |
|
அதிகபட்ச வெளியேற்றம் |
40kA |
40kA |
|
இம்பல்ஸ் கரண்ட் லிம்ப் |
12.5kA |
12.5kA |
|
பதில் நேரம் tA |
≤25நி |
|
|
அளவு |
36x90x80 54x90x80 |
|
|
தோல்வி அறிகுறி |
பச்சை: சாதாரண சிவப்பு: தோல்வி |
|
|
கம்பிகளின் பகுதி பகுதி |
6~25மிமீ² |
|
|
நிறுவல் முறை |
35 மிமீ நிலையான ரயில் |
|
|
உழைக்கும் சூழல் |
-40℃~+85℃ |
|
|
உறை பொருள் |
நெகிழி |
|
|
பாதுகாப்பு நிலை |
IP20 |
|
|
நிர்வாக தரநிலை |
IEC 61643-31 |
|
1. இது பல்வேறு நிறுவல் சூழ்நிலைகளில் பரவலாகப் பயன்படுத்தப்படலாம்.
2. LPZ0B சிஸ்டம் பகிர்வுக்குக் கீழே உள்ள பகுதிகளில் நிறுவுவதற்கு ஏற்றது, மின்னல் நீரோட்டங்களின் குறுக்கீட்டைத் தணிக்க, கட்டுமானத் திட்டங்களில் மூன்று-கட்ட ஐந்து-வயர் கேபினட்களில் வெளியில் இருந்து உள்ளே நிறுவலாம். மின்னழுத்தத்தைக் கட்டுப்படுத்த சாதனங்களுக்கு அருகில் இதை நிறுவலாம்.
3. இது மின்னோட்டத்தின் தொடர்ச்சியான கசிவைத் தடுக்கும் அதே வேளையில் குறைந்த மின்னழுத்த பாதுகாப்பு அளவை உறுதி செய்கிறது.
கே: எனது சூரிய குடும்பத்திற்கு DC SPD ஐ எவ்வாறு தேர்வு செய்வது?
A: உங்கள் PV அமைப்புக்கு பொருத்தமான SPD மாதிரியைத் தேர்ந்தெடுப்பதற்கு, பின்வரும் காரணிகளைக் கருத்தில் கொள்வது அவசியம்: SPD செயல்படும் வெப்பநிலை, கணினியின் மின்னழுத்தம், SPD இன் குறுகிய சுற்று மதிப்பீடு, அலைவடிவம் SPD க்கு தேவைப்படும் குறைந்தபட்ச வெளியேற்ற மின்னோட்டத்திலிருந்து பாதுகாக்கப்பட வேண்டும்.
கே: சோலருக்கு SPD தேவையா?
ப: மைக்ரோ இன்வெர்ட்டர்கள் மற்றும் குறுகிய டிசி கேபிளிங் ஆனால் நீண்ட ஏசி கேபிள்கள் பொருத்தப்பட்ட குடியிருப்பு சூரிய மின்சக்தி அமைப்பில் தற்காலிக அலைகளிலிருந்து வீட்டைப் பாதுகாக்க, இணைப்பான் பெட்டியில் சர்ஜ் பாதுகாப்பு சாதனங்களை நிறுவ பரிந்துரைக்கப்படுகிறது.
கே: சூரிய குடும்பத்தில் SPD என்றால் என்ன?
A: CHYT சர்ஜ் பாதுகாப்பு சாதனங்கள் (SPDகள்) பொதுவாக சூரிய சக்தி அமைப்புகளில், குறிப்பாக ஒளிமின்னழுத்த (PV) அல்லது DC அமைப்புகளில், மின் அலைகள் மற்றும் கூர்முனைகளுக்கு எதிராகப் பாதுகாக்கப் பயன்படுத்தப்படுகின்றன. மின்னல் தாக்குதல்கள் உட்பட பல்வேறு காரணிகளால் இந்த அலைகள் ஏற்படலாம். SPD கள் இத்தகைய தீங்கு விளைவிக்கும் மின் இடையூறுகளுக்கு எதிராக நம்பகமான கவசத்தை வழங்குகின்றன, இது சூரிய சக்தி அமைப்பின் சீரான செயல்பாட்டையும் நீண்ட ஆயுளையும் உறுதி செய்கிறது.
