சூரிய மின் உற்பத்தி அமைப்புகளில், CNKA இன் PV சரம் இணைப்பான் பெட்டிகள் சோலார் பேனல்கள் மற்றும் இன்வெர்ட்டர்களை இணைக்கும் முக்கியமான கருவியாகும். மின்னோட்டம், மின்னழுத்தம் மற்றும் வெப்பநிலை போன்ற அளவுருக்களை கண்காணித்து கட்டுப்படுத்தும் போது, பல ஒளிமின்னழுத்த பேனல்களை ஒரு DC பேருந்திற்குள் இணைக்க அவை எளிதாக்குகின்றன.
|

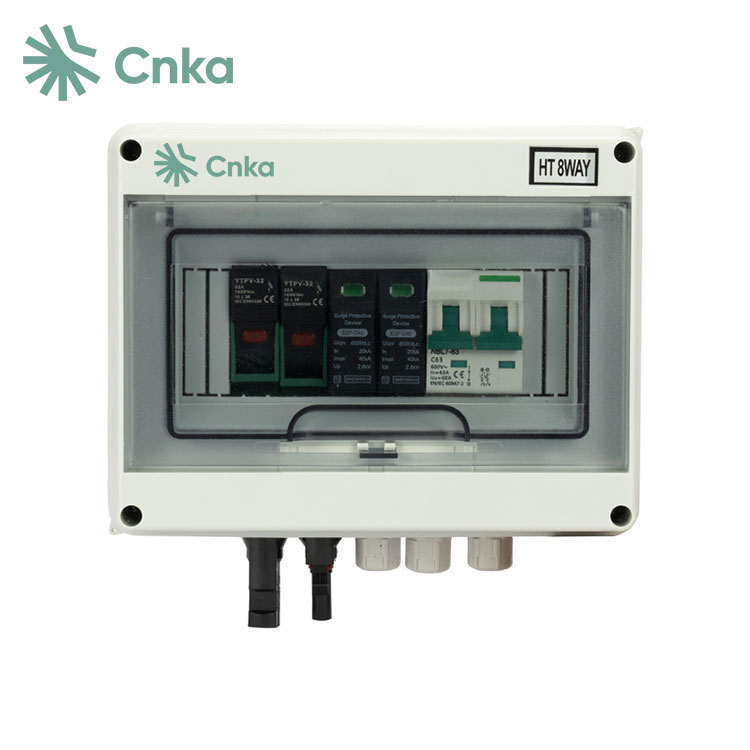

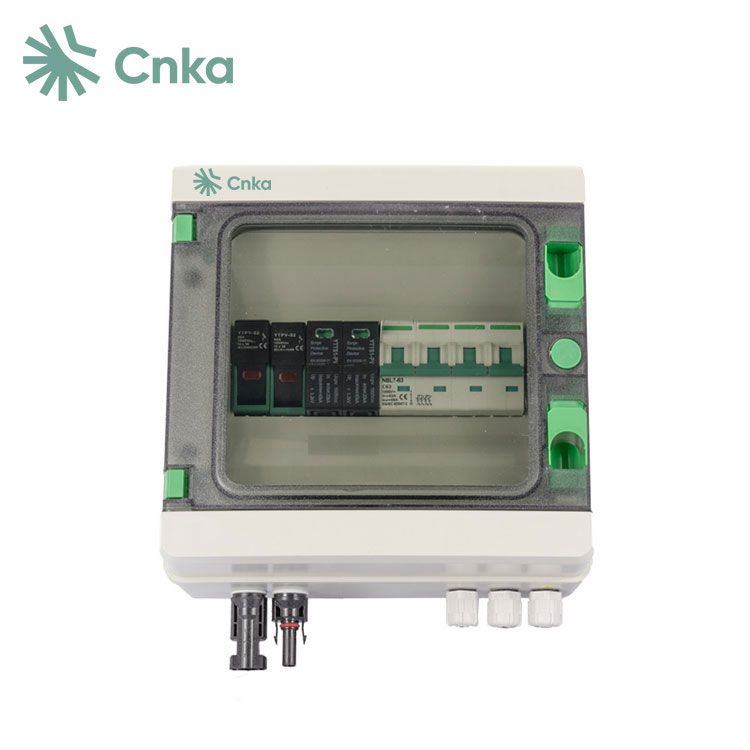

சோலார் பிவிடிசி 1 இன் 1 அவுட் காம்பினர் பாக்ஸ் |
|||||
|
ஒளிமின்னழுத்த அமைப்பின் மதிப்பிடப்பட்ட மின்னழுத்தம் |
DC 600V&1000V |
ஒவ்வொரு சரத்திற்கும் அதிகபட்ச உள்ளீடு ஆம்ப் |
15A |
||
|
உள்ளீடு சரங்கள் |
1 |
வெளியீடு சரங்களின் எண்ணிக்கை |
1 |
||
|
நீர்ப்புகா தரம் ip65/விளக்கு பாதுகாப்பு |
|||||
|
சோதனை வகை |
எல் தர பாதுகாப்பு |
பெயரளவு டிஸ்சார்ஜ் ஆம்ப் |
20KA |
||
|
அதிகபட்ச வெளியேற்ற ஆம்ப் |
40KA |
மின்னழுத்த பாதுகாப்பு நிலை |
3.2 கி.வி |
||
|
SPD அதிகபட்ச செயல்பாட்டு மின்னழுத்தம் |
DC600V&1000V |
துருவங்கள் |
2P |
||
|
கட்டமைப்பின் சிறப்பியல்பு |
பிளக் புஷ் தொகுதி |
|
|||
|
அமைப்பு |
|||||
|
பாதுகாப்பு தரம் |
lp65 |
வெளியீடு சுவிட்ச் |
DC சர்க்யூட் பிரேக்கர் &DC ஐசோலேஷன் சுவிட்ச் |
||
|
சூரிய இணைப்பு |
தரநிலை |
பெட்டி பொருள் |
PVC |
||
|
நிறுவல் முறை |
சுவர் பொருத்துதல் வகை |
இயக்க வெப்பநிலை |
-25℃-+60℃ |
||
|
நிறுவல்: உட்புறம்/வெளிப்புறம் |
ஆம் |
|
|||
|
இயந்திர அளவுரு |
|||||
|
அகலம்*உயர்*ஆழம்(மிமீ) |
200*155*95■ 215*210*100■ 212*207*118 |
||||
1 செயலாக்கத்திற்கு ஏற்ற பொதுவான கருவிகளை உற்பத்திக்கு பயன்படுத்தலாம்.
2 கடுமையான சூழல்களைத் தாங்கக்கூடிய சிறந்த செலவு-செயல்திறன் கொண்ட பொருட்களைப் பயன்படுத்துகிறது.
3 மேம்படுத்தப்பட்ட பூட்டுதல் அமைப்பு மேம்படுத்தல்.
4 கடத்தாத பண்புகள்.
5 குளிர் உருட்டப்பட்ட எஃகு மற்றும் பிற உலோகப் பொருட்களிலிருந்து கட்டப்பட்டது.
6 ஒளிமின்னழுத்த அமைப்புகளுக்காக வடிவமைக்கப்பட்ட DC உருகிகள் மற்றும் மின்னல் பாதுகாப்பு தொகுதிகள் பொருத்தப்பட்டுள்ளன.
கே: எனக்கு PV இணைப்பான் பெட்டி தேவையா?
ப: வழக்கமான வீட்டு அமைப்பில், 1 முதல் 3 சரங்கள் மட்டுமே பயன்படுத்தப்பட்டு நேரடியாக இன்வெர்ட்டருடன் இணைக்கப்படுவதால், ஒரு இணைப்பான் பெட்டி தேவையில்லை. இருப்பினும், 4 முதல் 4000 சரங்களைக் கொண்ட பெரிய நிறுவல்களுக்கு, ஒரு இணைப்பான் பெட்டி அவசியம்.
கே: PV இணைப்பான் பெட்டி என்றால் என்ன?
A: CNKA இன் PV இணைப்பான் பெட்டி என்பது ஒரு சூரிய ஆற்றல் அமைப்பில் சோலார் பேனல்களில் இருந்து DC மின் உள்ளீடுகளை நிர்வகிக்க வடிவமைக்கப்பட்ட ஒரு விநியோக பெட்டியாகும். இது DC பிரேக்கர்களைக் கொண்டுள்ளது மற்றும் பல DC உள்ளீடுகளை பேனல்களில் இருந்து ஒரு DC வெளியீட்டில் ஒருங்கிணைக்கிறது. இந்த வெளியீடு கணினி உள்ளமைவைப் பொறுத்து சார்ஜ் கன்ட்ரோலர் அல்லது இன்வெர்ட்டருக்கு அனுப்பப்படுகிறது.
கே: PV இணைப்பான் பெட்டியின் மின்னழுத்த மதிப்பீடு என்ன?
A: CNKA இன் PV இணைப்பான் பெட்டி பொதுவாக 1000V அதிகபட்ச மின்னழுத்த மதிப்பீட்டைக் கொண்டுள்ளது, இது பல திட்டங்களுக்கான தேவைகளைப் பூர்த்தி செய்கிறது. இருப்பினும், மாறுபட்ட மின்னழுத்தங்களைக் கொண்ட சோலார் பேனல்கள் சம்பந்தப்பட்ட திட்டங்களுக்கு, தனிப்பயனாக்கப்பட்ட தீர்வுகள் தேவைப்படலாம்.
