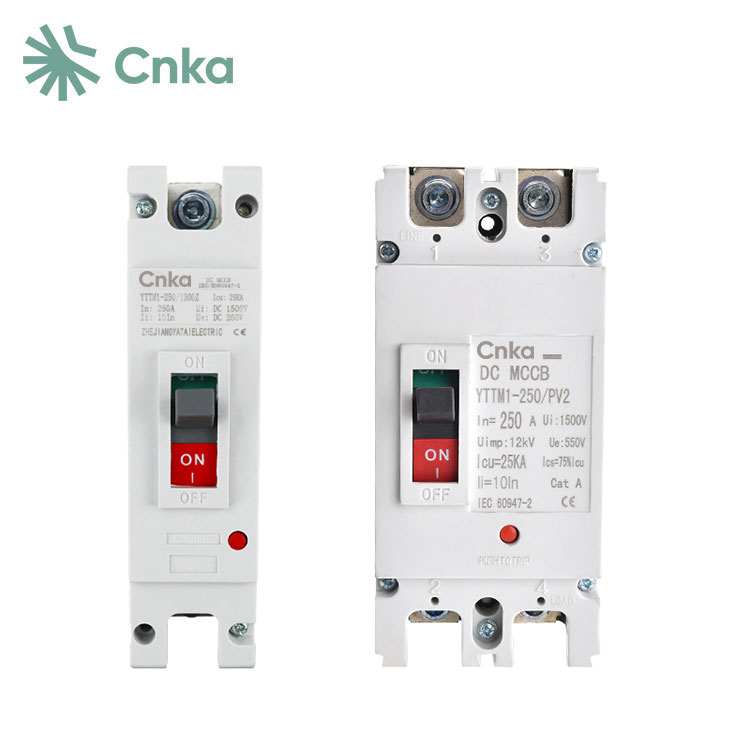

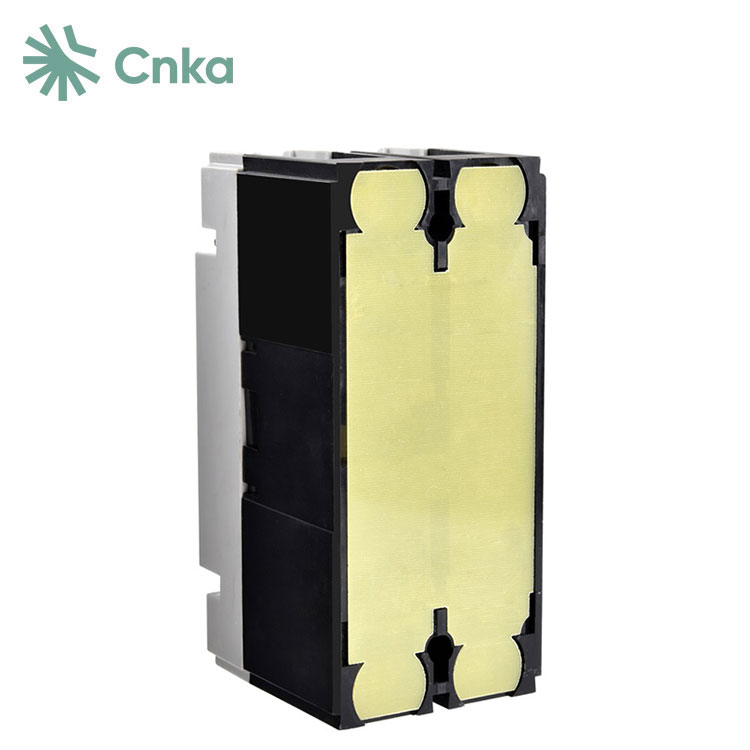

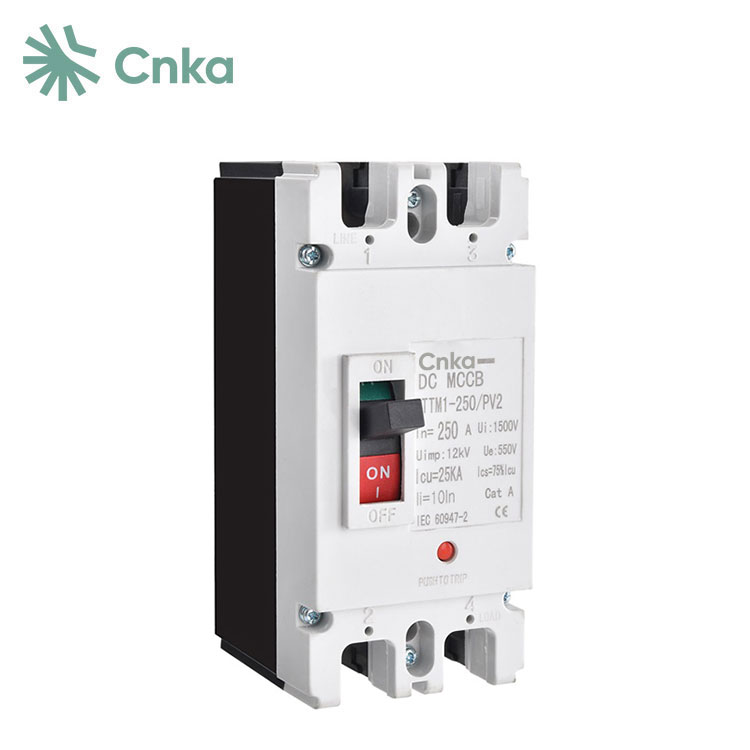

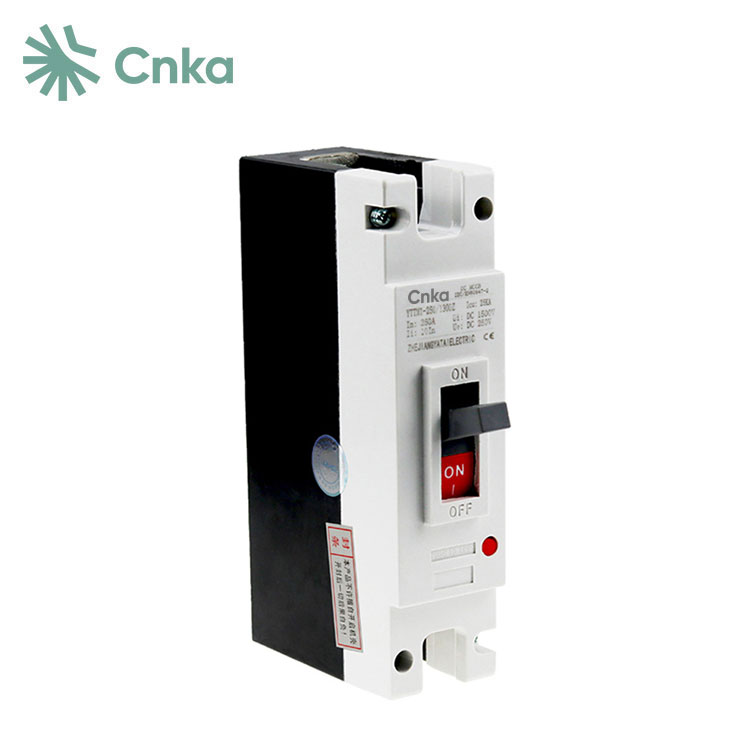

DC250V முதல் DC1000V வரை மதிப்பிடப்பட்ட மின்னழுத்த வரம்பு மற்றும் 10A முதல் 1250A வரை மதிப்பிடப்பட்ட மின்னோட்டத்துடன், DC பவர் கிரிட் சர்க்யூட்டுகளுக்கு ஏற்ற மொத்த மோல்டு கேஸ் சர்க்யூட் பிரேக்கர்களை (DC MCCBs) சீனா சப்ளையர்ஸ் CNKA வழங்குகிறது. இந்த MCCBகள் அதிக சுமை நீண்ட தாமத பாதுகாப்பு மற்றும் குறுகிய-சுற்று உடனடி பாதுகாப்பை வழங்குகின்றன, அவை மின் ஆற்றலை விநியோகிப்பதற்கும், அதிக சுமைகள், குறுகிய சுற்றுகள் மற்றும் பிற தவறுகளுக்கு எதிராக கோடுகள் மற்றும் மின் சாதனங்களைப் பாதுகாப்பதற்கும் சிறந்தவை. சர்க்யூட் பிரேக்கரின் உறை நீடித்த பிளாஸ்டிக் பொருட்களால் ஆனது.
|
தொழில்நுட்ப தரவு |
|||||
|
வகை |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
துருவம் |
|
2P |
|
|
|
|
அதிகபட்ச மதிப்பிடப்பட்ட மின்னோட்டம் |
|
125A |
250A |
400A |
630A |
|
மின்னியல் சிறப்பியல்புகள் |
|
|
|
|
|
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
Ue |
500V DC |
|
|
|
|
கணக்கிடப்பட்ட மின் அளவு |
ஒரு) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
மதிப்பிடப்பட்ட தனிமைப்படுத்தப்பட்ட மின்னழுத்தம் |
Ui |
550VDC |
|
350A |
630A |
|
மதிப்பிடப்பட்ட உந்துவிசை மின்னழுத்தம் |
உம்ப் |
8 கி.வி |
|
400A |
|
|
1நிமிட பவர் அதிர்வெண் தாங்கும் மின்னழுத்தம் |
|
3.8 கி.வி |
|
|
|
|
அல்டிமேட் பிரேக்கிங் திறன் |
Icu |
15kA |
20kA |
25 கே.ஏ |
35kA |
|
ரன்பிரேக்கிங் திறன் |
ஐசிஎஸ் |
15kA |
20kA |
25 கே.ஏ |
35kA |
|
பாதுகாப்பு |
|
வெப்ப காந்த வகை |
|
|
|
|
ட்ரிப்பிங் வகை |
|
|
|
|
|
|
கட்டுப்பாடு மற்றும் அறிகுறி |
|
விருப்பமானது |
|
|
|
|
கட்டுப்பாட்டு கையேடு |
நேரடி (RHD) |
ஒரு விருப்பமாக |
164.5×79.5×118மிமீ |
|
|
|
நீட்டிக்கப்பட்ட (ERH) |
விருப்பமானது |
|
|
|
|
|
ஃபேஷன் MOD |
|
விருப்பமானது |
|
|
|
|
ஷன்ட் வெளியீடு(SHT) |
|
விருப்பமானது |
|
|
|
|
துணை வெளியீடு |
|
ஆம் |
|
|
|
|
டெர்மினல் எண்ட் கவர் |
|
ஆம் |
|
|
|
|
இடைநிலை தடைகள் |
|
|
|
|
|
|
சேவை வாழ்க்கை/சுழற்சி செயல்பாடு |
|
|
|
|
|
|
இயந்திரவியல் |
|
10000 |
|
|
|
|
மின்சாரம் |
|
2000 |
|
|
|
|
அளவு(L×W×H) |
|
150.5×64.5×119மிமீ |
|
|
|
|
உட்செல்லுதல் பாதுகாப்பு |
|
அனைத்து பக்கங்களும் IP40, இணைப்பு முனையம் IP20 |
|
|
|
|
நிறுவல் சூழல் |
|
|
|
|
|
|
இணங்க |
|
IEC60947-2/GB14048.2 |
|
|
|
|
சேமிப்பு வெப்பநிலை |
|
-40℃~+85℃ |
|
|
|
1. ஆப்பரேட்டிங் மெக்கானிசம் விரைவான மூடுதல் மற்றும் விரைவு உடைத்தல் செயல்பாடுகளைக் கொண்டுள்ளது.
2. தொடர்பு வளைவை அணைக்கும் அமைப்பில், மாறும் மற்றும் நிலையான தொடர்புகள் இணை கடத்திகளின் கொள்கையைப் பயன்படுத்துகின்றன. நிலையான தொடர்புகள் H- வடிவிலானவை மற்றும் விரட்டும் வகையில் வடிவமைக்கப்பட்டுள்ளன, அதிக மின்னோட்டத்தின் கீழ் விரைவாக உடைக்க உதவுகிறது. உயர் வில்-எதிர்ப்பு பொருட்களால் செய்யப்பட்ட கூறுகள், விரைவான வில் அணைக்க வசதியாக மாறும் மற்றும் நிலையான தொடர்புகளைச் சுற்றி நிறுவப்பட்டுள்ளன.
3. கட்டமைப்பு கச்சிதமானது மற்றும் ஒலி அளவு சிறியது.
4. வெப்ப காந்தம், கசிவு மின்னோட்டம், DC மற்றும் நுண்ணறிவு வகைகள் உட்பட பல்வேறு மாதிரிகள், ஒருங்கிணைந்த ஒட்டுமொத்த பரிமாணங்களைப் பகிர்ந்து கொள்கின்றன.
5. துணைக்கருவிகள் சுயாதீனமாக நிறுவப்படலாம், பயனர்கள் அவற்றை நிறுவ அல்லது மாற்றுவதற்கு துணை அட்டையை எளிதாக திறக்க அனுமதிக்கிறது.
6. இரண்டு சர்க்யூட் பிரேக்கர்களுக்கு இடையே மெக்கானிக்கல் மற்றும் எலக்ட்ரிக்கல் இன்டர்லாக்கிங் நிறுவப்படலாம்.
7. பூஜ்ஜியம் அல்லது குறுகிய ஃப்ளாஷ்ஓவர் மூலம் செயல்பாடு பாதுகாப்பானது மற்றும் நம்பகமானது.
8. பயன்படுத்த எளிதானது, பயனர்களால் ஆன்-சைட் நிறுவலை அனுமதிக்கிறது.
DC250V முதல் DC1000V வரை மதிப்பிடப்பட்ட மின்னழுத்தங்கள் மற்றும் 10A முதல் 1250A வரை மதிப்பிடப்பட்ட மின்னோட்டங்களைக் கொண்ட DC பவர் கிரிட் சர்க்யூட்களுக்கு Molded case DC சர்க்யூட் பிரேக்கர்கள் சிறந்தவை. இந்த சர்க்யூட் பிரேக்கர்கள் ஒரு இயக்க பொறிமுறையைக் கொண்டுள்ளன, அவை விரைவாக மூடுதல் மற்றும் உடைத்தல் செயல்பாடுகளை அடைகின்றன. அவற்றின் சிறிய அமைப்பு மற்றும் சிறிய அளவு அவற்றைப் பயன்படுத்த மிகவும் வசதியானது.
